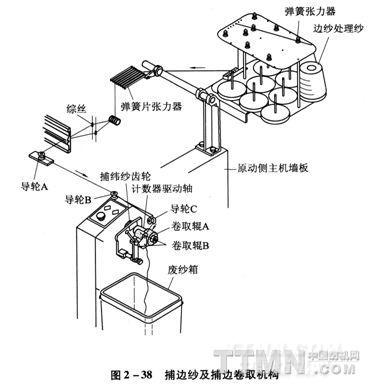

捕邊紗及捕邊卷取機構如圖2—38所示。作用：防止出現緯縮或百腳并為邊剪剪齊傳動側布邊創造條件。

噴氣織機的緯紗長度是以供紗側為基準，測長量的誤差和緯紗伸長不規則的現象均表現在傳動側。這些多余的緯紗與捕邊紗交織后，用傳動側剪刀剪斷，與織物分離并被送出機外。捕邊紗多用6—8個筒子紗，放置在捕邊紗筒子架上，紗線經張力調節器、斷紗探測器和導向瓷輥后穿過綜絲眼和鋼筘。當綜框上下運動時帶動捕邊紗開口，使之與緯紗形成交織狀，緯紗頭被捕邊紗夾持住并由鋼筘將其打人織口，然后在捕邊卷取機構中三個橡膠羅拉的作用下被牽引通過邊撐，由傳動側剪刀剪斷后，被橡膠輥送人廢紗箱(圖2—38)。
捕邊卷取機構的傳動路徑為：卷取機構中的卷取輥傳動一對齒輪，其中從動齒輪與大羅拉同軸，依靠一個扭簧的作用使兩個小羅拉緊緊接觸，被大羅拉帶著一同轉動。
有些廠家生產的噴氣織機，不配置捕邊紗筒子，而是直接用經軸上的紗做捕邊紗
