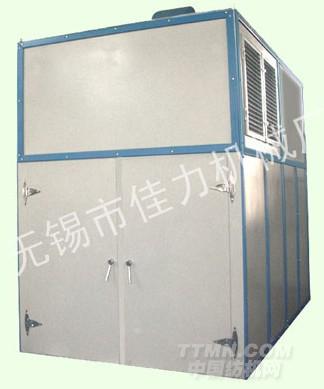

MF2003筒子烘干機
 一、        概述

隨著染色工藝的不斷革新，對筒子紗烘燥要求越來越高。我廠總結多年生產經驗，在MF-2001型快速筒子烘干機的基礎上，我們又自行設計開發了MF-2003型快速自動筒子烘干機。本機具有結構新穎、噪音低、體積小、烘干時間短、生產效率高、循環利用熱效應高等優點，是紗線行業實用價值很高的新的替代產品。

二、        產品用途

本機適用于各紡織印染廠，對棉、化纖類筒子紗染色后的烘干處理。

三、        主要技術參數

1、             烘箱外形尺寸

長*寬*高：3700*2200*3000

2、             工作溫度：85-100℃  按工藝要求設定。

3、             工作蒸汽壓力（Mpa）：0.3-0.5

4、             烘紗量：筒子紗一次裝入量672只

5、             烘干時間：3-3.5小時

6、             配用電機：380V/55KW（或18.5KW   2臺）

7、             加熱器:鋼管復合鋁片式

8、             烘機重量：4500kg

四、        烘燥原理及結構組成

1、             烘燥原理

（1）   空氣經過濾器過濾后，通過熱風風機，經加熱器，將熱空氣強迫送入筒子紗內，并透過筒子紗，向外排出濕氣，濕氣由排濕口排出烘房外。濕空氣排出一定量后，排濕口會關閉，同時打開另一開口，風機由此吸入內部熱風，經過過濾器，再經過加熱器加熱后送入筒子紗內……依次循環，對筒子紗進行烘燥。使筒子紗達到快速烘干的效果。

（2）   溫度、時間由電腦將烘紗的全過程進行自動控制，內設有先進的PLC三菱控制器，溫度精確控制及烘到設定的工藝時間會自動報警。

（3）   烘箱內的溫度，由溫度計反映到電腦中，隨時顯示并自動控制到一定范圍，即整個程序由電腦來完成。

（4）   蒸汽進汽量的控制。

在電腦控制程序中設置了蒸汽的進汽量的百分比值，如設定在某一個數值時，進汽比例調節閥經PLC程序通過溫度信號會自動控制進汽量，來達到某個設定的溫度，這樣會有效地控制溫度，達到恒溫烘燥，同時也能節約能源。

（5）   進風、出風口裝有測溫器件，隨時顯示烘房內的實時溫度，以便用戶隨時掌握。

2、             結構組成

   該機由烘房、電器部分、加熱器、熱風高壓風機、過濾器、循環回風閥、排濕閥等組成。烘房內能同時容納四輛裝紗小車進行烘干。

五、        操作、維修、保養

1、             操作

（1）   將裝滿筒子紗的小車推入，鎖緊小車連接口密封。

（2）   啟動電腦控制程序，電腦自動工作，烘干到一定工藝時間（有電腦設置），報警后自動關閉整個電路。

（3）   將小車?yán)龈鼡Q筒子紗，重新推入烘干。

2、             維修和保養

（1）   所有電機每半年更換一次高溫鋰基脂。

（2）   小車輪子定期檢修。

（3）   定期對過濾器清洗或更換，以保證紗線質量。

（4）   嚴禁熱風風機空載使用。如有異聲，應停機檢查，調整后重新啟動。
