一．概要
FU4.2抗污能力強，在由于污贓出現(xiàn)感度異常之前檢測能力不會變化。
FU4.2與FU203探緯器不能互換，F(xiàn)U4.2探緯器為黑頭。標號627900C.
注：若探緯器被陽光照嗮，應做遮光處理。

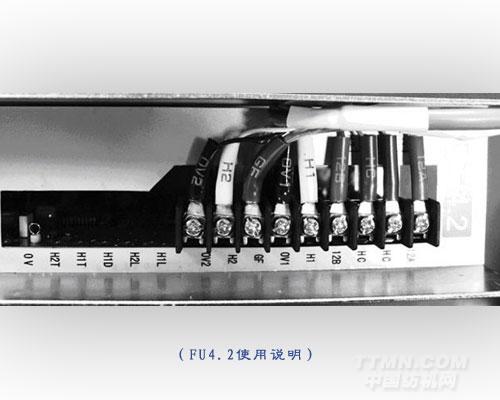

H1,H2探緯線接線圖:

其中：12A(紅線),HC（綠線）,H1（白線）,OV1（黑線）為H1接線端子。
12B(紅線),HC（綠線）,H2（白線）,OV2（黑線）為H2接線端子。GF為公用端子。

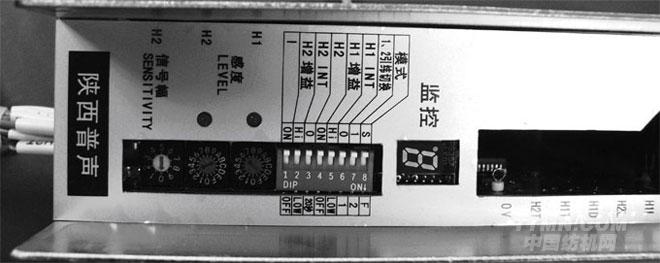

FU4.2電路板感度，模式，監(jiān)控 實圖（下）:

（H1,H2波段開關上方的紅燈均為H1,H2的度度指示燈。正常開車狀態(tài)下H1燈滅，H2燈常亮。）

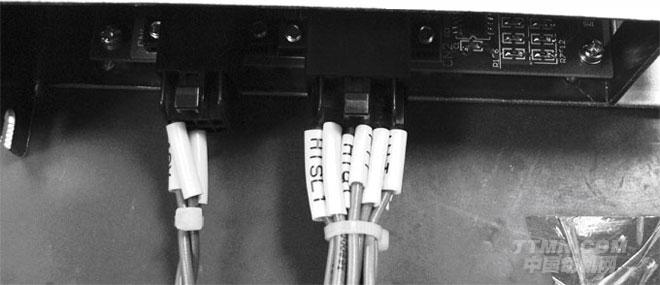

FU4.2電源（CN1），信號(CN2)接線插頭圖:

左側CN1接電源。右側CN2接主板。


二．動作規(guī)格設定


FU4.2有8個開關（SW3）和3個旋轉式波段開關。請根據實際情況作對應設置。

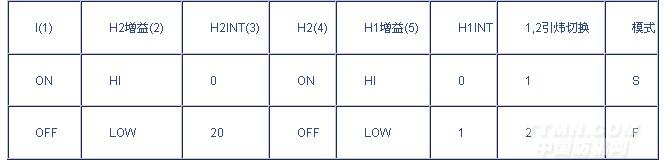

SW3定義如下（一般情況下全在上面檔位）：
