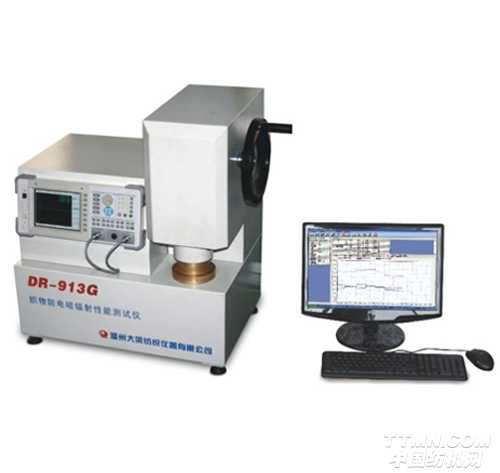

織物防電磁輻射性能測試儀：DR-913G型

??

適用范圍：采用同軸法蘭測試方法，精確測試織物電磁波透射特性。

相關標準：GB/T23326 AATCC66 SJ2054 ASTMD4935 M&S等。

技術特性：

1.高精度網絡分析儀

2.多通道檢測回路 ??

??

技術參數：

1、信號源：

測試頻率范圍：300 KHz ～ 3000 MHz

頻率穩定度：≤±5×10-6

頻率分辨率：1 Hz

信號純度：≤-65dBc/Hz(偏10 KHz)

輸出電平：-45dBm ～ +10 dBm

電平準確度：≤±1.5dB（25℃±5℃，-45dBm ～ +5 dBm）

諧波抑制比: ≥30dB(1MHz ～ 3000MHz)，≥25dB(300KHz ～ 1MHz)

方向性: ≥50dB（矢量校準后）

功率掃描：-8dBm ～ +5dBm

系統阻抗：50 歐姆

2、接收機：

頻率范圍：300KHz ～ 3000MHz

分辨率帶寬：100 Hz ～ 20 KHz

動態范圍：≥95 dB ( RBW = 1 KHz )

最大輸入電平：+10dBm

輸入損壞電平：+20dBm（ 直流 +25V ）

端口：駐波比≤1.2

3、相位特性： 相位分辨力：0.01°

相位軌跡噪聲：0.5°@RBW = 1KHz，1°@RBW = 3KHz（25℃±5℃，0dBm）

4、試樣尺寸：

圓形：直徑180mm～200 mm

方形： 180mm×180mm～200mm×200mm

試樣厚度：0～5mm

5、工作環境溫濕度：0～40℃，0～75%RH

6、電源：AC220V±30V，50Hz 100W

7、外形尺寸：70mm×50mm×75mm（L×W×H）（不含電腦）

8、重量：約75kg

??
