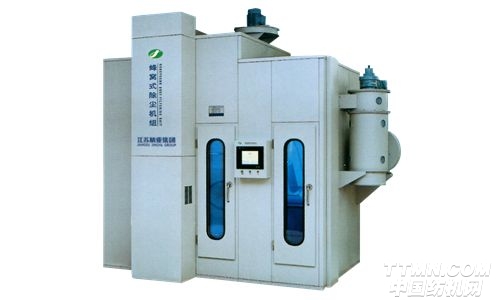

JYFO系列蜂窩式除塵機組

2015年08月11日　　來源：中國紡機網編輯部

概述

JYFO型蜂窩式除塵機組是江蘇精亞集團公司的江蘇精亞環境科技有限公司和江蘇精亞空氣工程研究院在吸收國內外先進技術的基礎上，大膽創新、精心研制的一種新型、高效、節能的除塵設備。

該產品已獲國家發明專利和實用新型專利，經專家會議評審和國家科技情報研究所對國內、外同類產品檢索，確認“該產品屬國內首創，達到國際先進水平”。榮獲’97國家科技進步三等獎，被列入國家級重點新產品計劃。

蜂窩式除塵機組實現了紡織除塵設備機電一體化、機組化。具有結構緊湊、流程合理、占地省、阻力小、能耗低、效率高等優點?？蓮V泛應用于棉、毛、麻、化纖、造紙、煙草等輕紡工業的空調除塵系統，過濾和收集空氣中的纖維和粉塵，達到凈化空氣的目的。

結構原理

蜂窩式除塵機組的工作原理

蜂窩式除塵機組是由第一級除塵機組和第二級除塵機組構成的機電一體化的除塵機組。第一級除塵機組主要過濾、分離、收集被處理空氣中的纖維和塵雜;第二級除塵機組主要過濾、分離、收集第一級過濾后空氣中的微粒粉塵，使空氣凈化到可以回用或排放的標準。

第一級除塵機組結構原理

組成：圓盤過濾器、密封箱體以及組裝在箱體上的纖維壓緊器和排塵風機。

原理：利用旋轉吸嘴吸除阻留在圓盤濾網上的纖維塵雜，通過纖維壓緊器分離，纖維塵雜壓緊排出，含塵空氣由排塵風機抽吸排回第一級箱體。

第二級除塵機組結構原理

組成：蜂窩濾塵器、密封箱體以及組裝成一體的粉塵分離壓緊器、集塵風機。

原理：蜂窩式濾塵器是由阻燃長毛絨濾料制成圓筒形小塵籠，按每排六只布置成“蜂窩”狀，含塵空氣通過小塵籠時粉塵被阻留在塵籠內表面，而濾后空氣得以凈化。六只小吸嘴由機械吸臂驅動按程序依次吸除每排塵籠中的粉塵，以保持濾塵器正常工作。集塵風機通過小吸嘴吸塵并送入粉塵分離壓緊器進行分離與壓實收集，分離后的空氣直接返回濾塵器內。

電控系統

第一、二級除塵機組的電氣控制元件集中組裝在一個電控柜內，電控柜可以布置在除塵室內外適當?shù)奈恢?在機組

面板上裝有電氣操作箱，便于機組的調試和運行操作。第二級除塵機組的運行由可編程序控制器自動控制，電控柜內裝有安全保護和報警裝置。

應用形式

1.蜂窩式除塵機組運行方式可以正壓運行;也可負壓運行，耐負壓1800Pa。

2.機組進風方式可以直接從第一級箱體的頂板、側墻板開孔進入[板開孔范圍(B一200)×620);因為機組第一級無底板，可以由地下風管或風溝直接進入，進風速度一般上進風取8～10m/s為宜，下進風應≥12m/s。

3.機組負壓運行時，須另加后風箱與風機連接(后風箱參看附圖四)。

4.第二級濾塵機組單獨使用時，須另加二級進風箱(750×2030，參看附圖五)，進風方式同一級進風方式。

訂貨須知

1.根據工藝條件(工序、設備、原料、品種等)合理選擇除塵機組規格及技術參數;并確定進風管口形狀、大小、

位置尺寸。

2.本機組成套(含主機、輔機、電控柜、機組內配置電線、風管)供應。第一、二級機組也可以

單獨使用，訂貨時必須說明。

3.機組不含外接管道，主風機(包括對應的控制部分)、后風箱、二級進風箱，根據設計需要，

須另行訂購。

4.機組外電氣管線由用戶自備(預埋);控制電纜(二根)隨機供應(長度5米，特殊需要合同說明)，采用明溝(120×80)敷設，并加蓋板。

5.后置主風機時須另加后風箱與機組連接;訂貨時用戶必須提供后風箱與主風機接口位置和大小尺寸(D)。

6.本機組的結構原理、安裝、調試、操作、維護等有關事項，定貨后參看《使用說明書》。
