紡織印染行業專家——北京金色彩機電設備有限公司
北京金色彩機電設備有限公司是集研發和生產為一體的高科技公司。多年來致力于液體分配，自動化技術及生產管理軟件的研發和生產。產品涉及化工、涂料、印刷、包裝、印染、皮革等領域。形成了一批具有豐富經驗的專業隊伍，為廣大國內外用戶提供了先進、實用的產品和解決方案，用戶遍及世界各地。
為了應對快速發展的市場，提升我們的服務質量，我們?cè)O(shè)立了廣東、浙江、江蘇、山東等國內辦事處，并在東南亞，韓國，日本．法國，德國，俄羅斯．
南非和美洲等國家和地區設立產品代理售后服務網點。
北京金色彩機電設備有限公司與德國Fluid solutions Dispensing TechnoIogiesGmbH公司已進行全面合作，致力于開發世界領先技術，打造高品質產品，共同開發全球市場。

紡織印染行業調漿配色解決方案
如何準確快速制定調漿配色配方．一直困擾著印花行業的技術人員．
傳統的方法需要人工進行繁雜的工作．勞動強度大．效率低，無法保證配
方的一致性．難以進行數字化，標準化管理。為此，我們提供給客戶了一
套完整的解決方案。

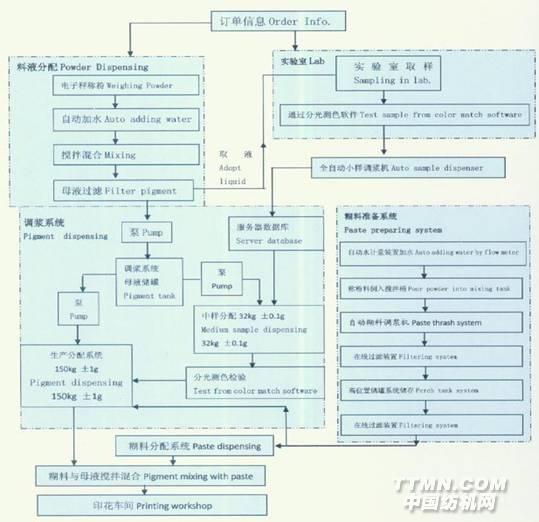

系統流程示意圖

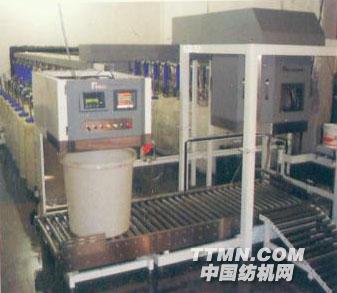

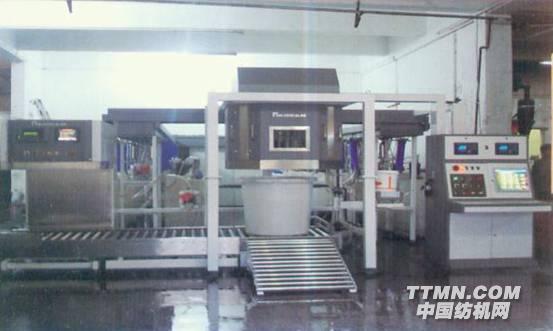

全自動印花調漿配色系統

母液分配部分

1. 基本配置
2. 母液分配閥數：18，24，36，48
3. 分配閥參數：3級
4. 梅特勒電子秤：150kg±1g：32kg±0.1g
5. Sand Piper/ARO 撥動隔膜泵：1/2

大小電子秤自動切換

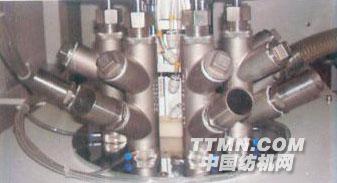

單點擺臂式分配頭

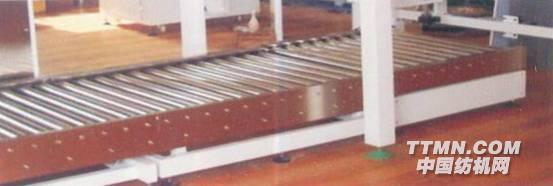

傳輸系統

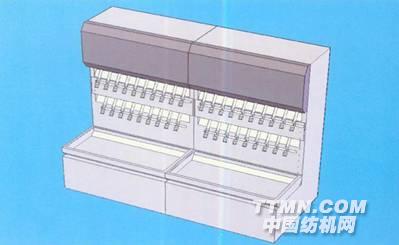

糊料分配部分

固定式分配頭

自動清洗分配閥
系統控制部分

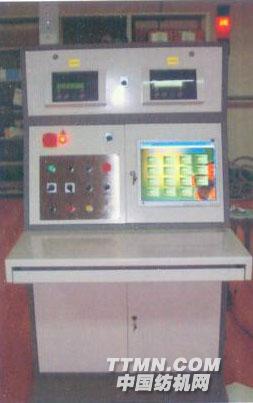

控制柜及控制面板

糊料控制面板

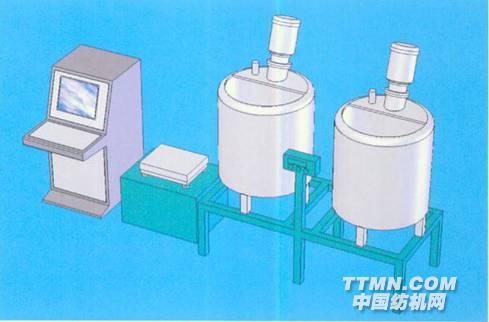

半自動稱粉開料系統

半自動稱粉開料系統是稱粉計量裝置和自動攪拌系統組成。通過高精度電子稱對粉料的
稱量計量，并通過計算機對其數據進行記錄，系統可自動計算加水量和設定攪拌時間。
母液上料裝置

母液通過稱粉化料（染料粉）后，經上料裝置和管道輸送到各相應的母液儲罐內，方便
操作、節省人工、改善作業環境。
糊料裝備系統

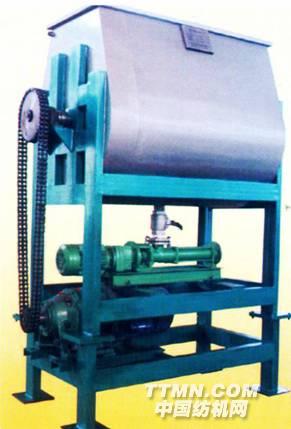

糊料打漿裝置

采用高效臥式糊料打漿機，此設備轉速均勻、
穩定，機械故障比較少；一般的打漿機轉速快，
且不穩定，打漿桿、葉片以及電機故障較多，維
修成本較高。因轉速較慢，所以制出的糊不會發
熱，攪拌時每個角落都能兼顧，不會出現死角，
打出的糨糊比較勻，制糊時間快。

糊料儲罐系統
采用高位儲罐，儲罐采用HDPE塑料罐，容積為2000L。使用者根據訂單的多少
預先制出糊料，通過濃漿螺桿泵泵送到儲罐中備用。糊料分配系統使用糊料時通過
濃漿螺桿泵將糊料送到糊料分配系統

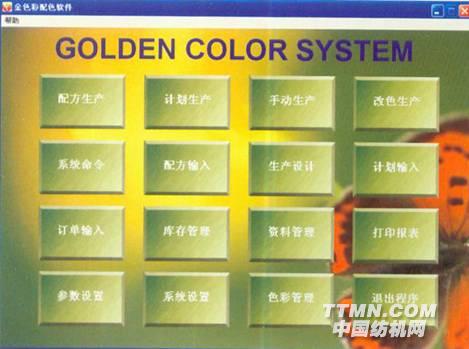

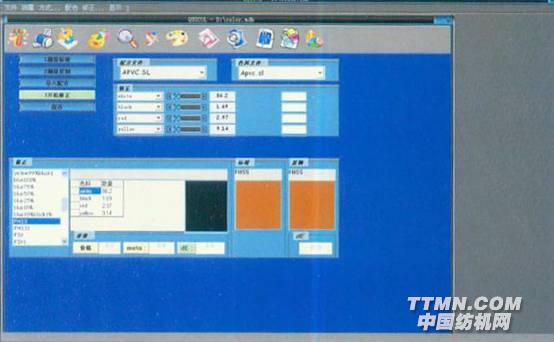

1. 金色彩調色軟件
2. 完整的產品管理
3. 完整的庫存管理
4. 自動，手動調漿
5. 導出為EXCEL文件
6. 智能化的殘漿回收功能
7. 成本跟蹤
8. 多語言選擇
9. 內置Panfone色卡
10. 色彩管理（需配分光測色儀）
11. 支持條碼輸入，打印

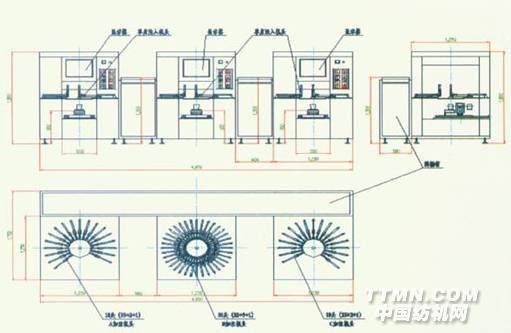

系統描述

1. 系統采用雙獨立加注機頭系統，共用原料桶

A加注機頭為18頭（15+2+1）
B加注機頭為36頭（32+3+1）
C加注機頭為18頭（15+2+1）

1. 控制方式：全自動程序控制
2. 加注形式：單點注入
3. 單次生產最多配方數：8種（可以根

A加注頭：母液種類：15個；糊料種類：2個；水：1個
B加注頭：母液種類：32個；糊料種類：3個；水：1個
C加注頭：母液種類：15個；糊料種類：2個；水：1個

1. 料桶尺寸及數量：

母液料桶：3升/32個
糊料料桶：30升/3個
水直接輸送，無料桶

1. 電子天平規格：600g±0.01g

分光測色系統

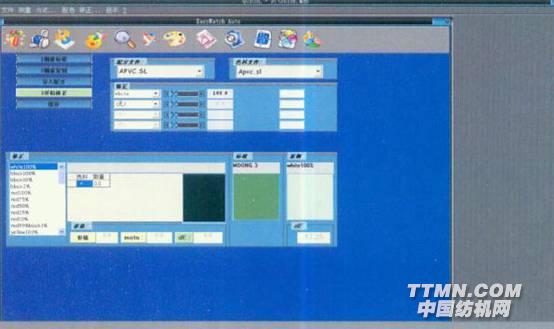

配方生成軟件
分光配色軟件通過分光測色儀對用戶使用的基色進行測試，來建立一個基色數據庫，在以后的使用中，只要檢測所需色樣，軟件即可給出此色樣的配方。此軟件可通過分光測色儀把客戶提供的標準色樣輸入到軟件當中，軟件根據母液及糊料數據庫自動計算出此標準色的配方，用戶在選擇配方后保存并傳送到小樣調漿系統，小樣調漿系統可根據此配方以及配方粘度自動完成母液以及糊料的加入。用戶可將完成的小樣配方重新展樣與標準配方在測色軟件中比對，如△E（色差值）達到客戶的標準測配方通過，可通過訂單直接傳送給調漿系統，如△E（色差值）不能達到客戶的標準，測色軟件可自動修色重新給出一個更精確配方，如此反復便可達到準確配方。

此軟件可通過分光測色儀把殘漿輸入到軟件中，再把客戶提供的標準色樣輸入到軟件當中，軟件可自動計算給出需要加入的母液和糊料完成余漿改色到標準色。

分光測色儀
