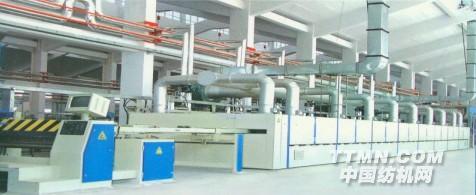

ASMA503系列無油潤滑拉幅定形機

織物定形整理的工藝流程

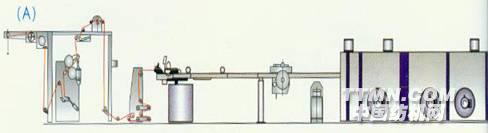

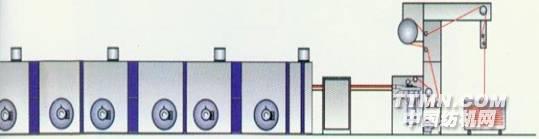

（A）適用于針織物定型整理
平幅進布→紅外對中→二輥斜軋車→氣動松緊→四輥整緯→下超喂→機械整緯→擴幅→上超喂→紅外線探邊→三指剝邊、平板剝邊→毛刷輪超喂→上針板→加長軌道→進烘房定形→出烘房噴冷風→張力調整→小卷裝和擺幅落布

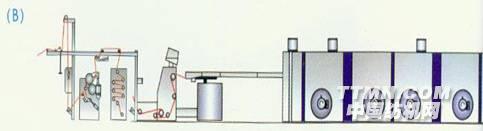

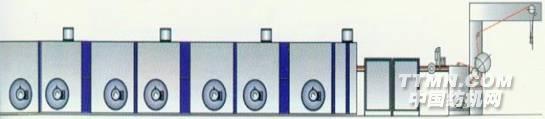

（B）適用于機織物定形整理
平幅進布→紅外對中→二輥斜軋車→氣動松緊→光電整緯→下超喂→上超喂→紅外線探邊→二指剝邊→上布鋏→進烘房定形→出烘房噴冷風→張力調整→冷水輥冷卻→擺幅落布

門幅調節系統

（A）集體調幅方式：進布端烘房上設一或二個單獨電機調幅，其余采用通軸調幅
（B）單獨調幅方式：每根調幅絲桿分別由一個單獨電機傳動。

分層送風熱循環系統

上下兩層由二臺風機分別送風，給用戶提供了按需求控制送風的條件

雙層送風熱循環系統

燃氣機熱風循環系統

上層送風

下層送風

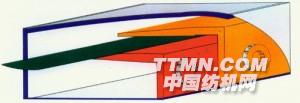

進風門調節

氣動控制開關
停機時關閉風門避免織物被熱空氣損傷

針、布鋏在導軌墨條上平衡無油潤滑運行。 單用布鋏

單用針板座與針板 針布兩用鋏

喂布上針系統

指狀剝邊器或板式剝邊器可以避免織物產生卷邊現象
采用板式剝邊器工作狀況

進布組合裝置
提供多種形式的進布組合裝置，供用戶按各自的需求選擇

平幅進布→浸軋組合裝置 不停機換卷進布組合裝置

適用于針織布的平幅進布→浸軋組合 平幅進布→浸軋→熱風預烘→烘筒烘干進布組合

平幅進布→浸軋→烘筒烘干進布組合 平幅進布→浸軋→熱風烘干進布組合

落布組合裝置

擺幅與卷裝兩用落布裝置 不停機換卷兩用落布裝置

擺臂落布裝置 卷裝落布裝置 適用于針織物的小卷裝及擺幅兩用落布

公司簡介
本公司座落在充滿溫情和水的美麗無錫，是國家專業化、系列化研發、生產拉幅定形機的重點生產基地，注冊商標“太平洋”牌。近年集國際、國內名牌產品之優點，成功開發了新一代ASMA503系列1800mm～3600mm系列拉幅定形機。

1. 廣泛適用于純棉、滌棉、混紡及化纖平幅機織物、針織物的拉幅與定形。
2. 集三十年加工制造經驗，工藝、技術、品質均領先國內水平。
3. 優良的性價比，是印染行業升級換代，提高家紡、服裝面料、針織物等產品附加值

的理想選擇。
部分加工設備

日本AMADA數控折彎機 日本AMADA激光切割機

日本AMADA數控沖床 瑞士AFM數控折彎機

比利時LVD數控沖床 瑞士AFM數控剪板機

數控火焰切割機
