英威騰CHV100變頻器在無縫鋼管加工的應用
2006-7-7 11:14:00 英威騰 供稿 收藏
深圳市英威騰電氣有限公司所研制的新一代CHV矢量變頻器,應用在無縫鋼管的加工。下面以廣東佛山某無縫鋼管廠的應用方案做介紹。
   無縫鋼管的加工過程如下圖所示:

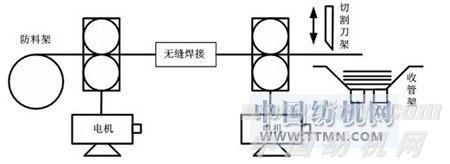

圖1 無縫鋼管加工

  整個加工過程由前級擠壓成型、高溫?zé)o縫焊接、后級擠壓成型、切割完成。在啟動控制過程中,需要電機有較大的轉矩輸出,同時,整個運行過程中,對速度的穩定精度要求比較高,否則,擠壓成型的鋼管結構不均勻,厚薄不穩定,影響產品品質。前級成型和后級成型,都是由CHV100-004-4變頻器(4KW)采用無PG矢量控制的方式進行驅動,兩者的主頻率都由AI1給定,輔助頻率由AI2給定,用主、輔疊加的頻率給定形式進行頻率設定。采用端子控制起停和電機的正反轉。電氣配置圖如下:

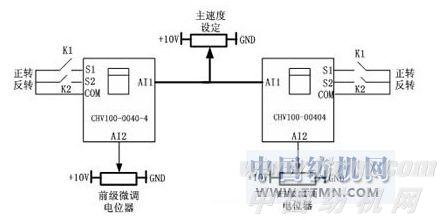

圖2 電氣控制圖
  相關的功能碼的設置:
  1、P0.01:1(端子指令通道)
  2、P0.03:1(模擬量AI1設定)
  3、P0.05:1(A頻率指令)
  4、P0.06:2(A+B)
  5、P5.02:1(正轉運行)
  6、P5.03:2(反轉運行)
  7、合理輸入P5.15~ P5.19,以及P5.20~ P5.24,保證兩條頻率曲線符合工藝要求。
