日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2．3整理工藝因素對織物親水性能的影響

2．3．1PEE質(zhì)量濃度對整理滌綸織物親水性的影響

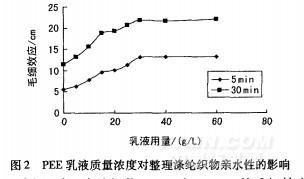

選取不同質(zhì)量濃度的PEE乳液，采用浸軋法處理滌綸織物，焙烘溫度150℃，焙烘時(shí)間60S，測定處理滌綸織物的毛細(xì)效應(yīng)，結(jié)果如圖2。

由圖2知，滌綸織物5min和30min的毛細(xì)效應(yīng)隨著PEE乳液質(zhì)量濃度的增加而顯著增大，但當(dāng)質(zhì)量濃度達(dá)到30g／L，處理滌綸織物毛效增幅減緩。這是因?yàn)檎韯┰跍炀]表面吸附且與滌綸共混結(jié)晶，隨著用量增大，滌綸織物親水性提高。當(dāng)PEE用量達(dá)到一定值后，滌綸織物吸附達(dá)到飽和，繼續(xù)增加用量，織物的毛效變化不大。

2．3．2焙烘溫度對整理滌綸織物親水性的影響

取PEE乳液質(zhì)量濃度30g／L時(shí)，焙烘時(shí)間60S，耐久往親水抗靜電整理削PEE的合成及應(yīng)用以不同焙烘溫度對滌綸織物親水整理。結(jié)果見圖3。PEE乳液整理滌綸織物，結(jié)果見表3。

由圖3可見，焙烘溫度低于150cI=時(shí)，處理滌綸織物毛效隨溫度的增加而提高。隨著焙烘溫度的上升，PEE熔融流平，與滌綸織物表面共熔結(jié)晶完整性好，從而表現(xiàn)出良好的親水性；當(dāng)焙烘溫度超過150℃并繼續(xù)提高時(shí)，因?yàn)镻EE分子中親水性鏈段聚醚結(jié)構(gòu)很容易氧化，其氧化后生成過氧化物并分解成自由基進(jìn)一步加速氧化，導(dǎo)致聚醚結(jié)構(gòu)破壞，使親水性有所下降。

2．3．3焙烘時(shí)間對整理滌綸織物親水性的影響

在PEE乳液質(zhì)量濃度30g／L，焙烘溫度150℃條件下，采用不同焙烘時(shí)間對滌綸進(jìn)行親水整理處理。

由表1可見，PEE在滌綸織物表面流平、滲透，再共熔結(jié)晶，需要一定時(shí)間。隨著焙烘時(shí)間延長，滌綸織物毛效提高，親水性變好，90s時(shí)，處理滌綸織物毛效最高；繼續(xù)延長處理時(shí)間，由于整理劑分子中聚醚鏈段高溫條件下發(fā)生熱分解，整理劑變性，處理滌綸織物的親水性有所減弱。

2．4整理滌綸織物親水性的耐洗性

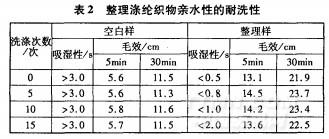

按PEE乳液質(zhì)量濃度3Og／L、焙烘溫度150℃、焙烘時(shí)間90s整理滌綸織物，按1．5．3節(jié)洗滌方法進(jìn)行耐洗性試驗(yàn)，結(jié)果見表2。

從表2看出，經(jīng)過l5次洗滌，處理滌綸織物仍表現(xiàn)較好的親水性，表明整理劑具有較好的耐洗性。
