表1可以看出，經(jīng)過納米整理的織物折皺回復(fù)角隨著納米粉用量的增大，逐漸增大，后來又減小。納米材料用量在0.6％時，折皺回復(fù)角最大比原樣增加了45.52°。究其原因，納米材料具有高效催化活性，隨著納米材料的加入，納米粒子能夠有效地滲入到棉纖維內(nèi)部，充分填充到纖維的空隙中，阻止了部分大分子鏈的滑動，而且能有效地與纖維素纖維發(fā)生反應(yīng)，從而提高織物的抗皺性[1]。但是纖維的無定形區(qū)是有限的，進(jìn)入無定形區(qū)的納米材料會飽和，隨著其濃度的增大，納米微粒會發(fā)生團(tuán)聚，進(jìn)入纖維無定形區(qū)的納米粒子數(shù)反而減少，從而導(dǎo)致織物抗皺效果有所下降。
3.2 有機(jī)硅柔軟劑用量對織物抗皺性能的影響
對純棉針織物原樣進(jìn)行有機(jī)硅柔軟整理，其折皺回復(fù)角（縱+橫）測試結(jié)果如表2所示。

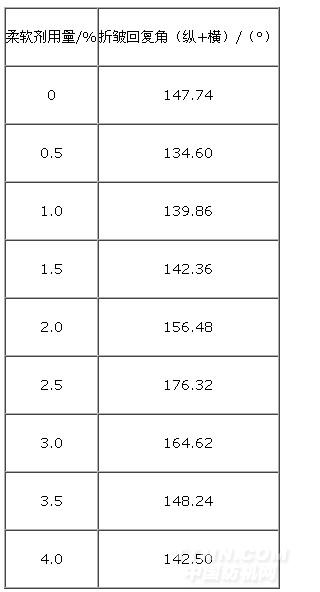

表2 不同用量有機(jī)硅柔軟劑整理的織
.jpg)
從表2可以看出，有機(jī)硅柔軟劑整理織物時，折皺回復(fù)角有一最佳值。有機(jī)硅柔軟整理劑在2.5％時折皺回復(fù)角最大，比原樣增加28.58°。這是因為：一是有機(jī)硅溶液中的低分子有機(jī)硅初縮體進(jìn)入纖維內(nèi)部，利用有機(jī)硅分子上的活性基團(tuán)和纖維素分子進(jìn)行交聯(lián)；二是有機(jī)硅溶液中的高分子有機(jī)硅在纖維表面形成高分子彈性膜，從而使棉針織物具有耐久的抗皺效果[5]。而在柔軟劑用量較小時，整理劑在纖維內(nèi)交聯(lián)不充分，在纖維表面形成的彈性膜不太完整，從而達(dá)不到理想的抗皺效果；當(dāng)用量太高時，纖維表面堆積的整理劑太多，反而有礙于抗皺性能的提高[6]。
3.3 抗皺整理正交實驗
在上述單因素分析基礎(chǔ)上，以納米材料用量、有機(jī)硅柔軟劑用量、焙烘溫度和時間這4個因素設(shè)計正交實驗，以確定出最優(yōu)的實驗工藝，結(jié)果如表3、表4所示。

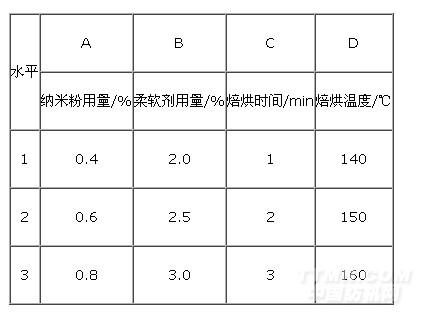

表3 因素水平表
.jpg)
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
