日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2．5阻燃織物熱分析

棉織物的裂解可分為3個(gè)階段：初始裂解階段、主要裂解階段和殘?jiān)呀怆A段．由圖6可知整理后棉織物裂解的階段性還是存在的，整理后的棉織物各階段的裂解溫度均明顯降低，主要裂解階段更為明顯，由345．19～390．34℃降為276．73～337．28℃，殘?jiān)吭?00cI二由17．56％提高到30．03％．表明阻燃劑在火焰中生成的聚偏磷酸具有強(qiáng)烈的脫水作用，催化了棉纖維的脫水和炭化，有效地降低了纖維裂解的活化能，從而使阻燃后的棉纖維各裂解階段的溫度明顯降低．同時(shí)阻燃劑在火焰中生成磷酸層隔絕了空氣，抑制了左旋葡萄糖進(jìn)一步裂解，減少了可燃性裂解產(chǎn)物的生成，700℃時(shí)的裂解殘?jiān)刻岣吡?2．47％．

2．6織物裂解殘?jiān)黃EM分析

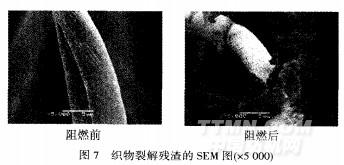

目前，SEM已經(jīng)大量應(yīng)用于聚酯裂解炭層的分析．由于棉纖維與聚酯不同，SEM分析時(shí)織物裂解殘?jiān)匆娒黠@炭層，仍呈纖維狀．由圖7可知，未阻燃織物殘?jiān)砻婀饣?；整理后的織物殘?jiān)砻嬲掣接凶枞紕┑牧呀猱a(chǎn)物，阻燃劑的提前裂解有效地抑制了織物的繼續(xù)裂解，更加證實(shí)了阻燃劑的凝聚相阻燃機(jī)理．

3結(jié)論

(1)以亞磷酸、乙二醇等為原料，濃硫酸為催化劑，制備了磷酸酯阻燃劑，利用FT一IR、H—NMR譜表征了阻燃劑的結(jié)構(gòu)．

(2)磷酸酯阻燃劑的分子質(zhì)量分布比較均一，為1250．

(3)利用自制阻燃劑整理純棉織物的優(yōu)化工藝：阻燃劑300g／L、丁烷四羧酸80g／L、170℃焙烘2min整理液的pH控制在4～5．整理棉織物損毀長度為94mm，續(xù)燃和陰燃時(shí)問均為0 s,LOI值高達(dá)26．1％，達(dá)到阻燃機(jī)織物B1級標(biāo)準(zhǔn)．

(4)阻燃棉織物的主要裂解階段溫度明顯降低，殘?jiān)棵黠@提高．裂解殘?jiān)猿世w維狀，未見炭層．未整理織物殘?jiān)砻婀饣?，而整理后有阻燃劑裂解殘?jiān)掣?，證實(shí)了磷系阻燃劑的凝聚相阻燃機(jī)理．
