日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

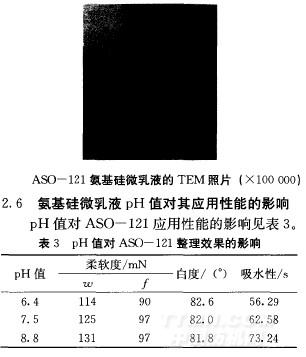

有機硅微乳液的粒徑能影響微乳液的穩(wěn)定性及其對纖維束的滲透性和在纖維表面的吸附量，因而對織物的柔軟整理效果產生一定的影響。圖1為用透射電子顯微鏡觀測的放大10萬倍的ASO一121氨基硅微乳液(固體質量分數(shù)為25，pH值為6．8，氨值為0．5901mmol／g)的TEM照片。選取照片上的20個乳粒作為研究對象，測量其直徑并計算其算術平均值，則ASO一121氨基硅微乳液的平均粒徑大小為27．5nm。

由表3可見，在pH值為6～7時，ASO一121整理織物的柔軟性、白度和吸水性都達到最佳值，因此對于ASO一121氨基硅乳液的使用，宜在pH為6～7范圍內使用。這是因為在弱酸條件下氨基硅微乳中的氨基帶正電，其結果是首先會使氨基改性有機硅微乳膠粒表面的電荷密度增高，這樣乳膠粒在熱運動時因同性電荷之間的排斥作用而聚集；其次，浸軋過程中有利于氨基硅油分子在纖維表面的定向吸附，改善硅油分子在纖維上的排列取向，這對氨基硅油最終能表現(xiàn)出良好的整理效果十分有利。

2．7乳液的固體質量分數(shù)對ASO一121應用性能的影響

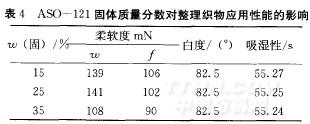

氨基硅乳液的固體質量分數(shù)直接與ASo一121硅油在硅乳液中的質量比有關，因此在有機硅分數(shù)乳液用量相同的條件下，其固體質量分數(shù)可影響ASO一121的整理效果。表4為ASo一121的固體質量分數(shù)對整理織物應用性能的影響。

由表4可見，隨著ASO一121固體質量分數(shù)的增加，柔軟效果更好，但是白度值和吸濕性幾乎無變化，這是因為固體質量分數(shù)越大，乳化過程中所需要的水的量就越少。在整理工藝相同的情況下，即1份一定量的ASo一121氨基硅微乳液，按微乳液／水質量比為1：100的進行稀釋，配成整理用工作浴液，固體質量分數(shù)大的微乳液里所含的氨基的數(shù)目相對較多，因此，隨著固體質量分數(shù)的增加，柔軟效果更好。微量的微乳液氨基數(shù)目的變化根本不會影響白度和吸濕性，所以白度值和吸濕性幾乎無變化。一般考慮綜合應用效果，經常選用25或30固體質量分數(shù)的氨基硅乳液。

3結論

聚氧乙烯非離子型表面活性劑(EO4和EO8)復合使用時對AsO一121硅油的乳化效果較好，并且當EO4和EO8按質量比為1：1配成的復合乳化劑乳化效果較佳。復合乳化劑用量為20～309／6，pH值為6～7時微乳液比較穩(wěn)定。

氨值為0．5901mmol／g的ASO一121，當微乳液固體質量分數(shù)為25，pH值為6．8時，ASO一121氨基硅微乳液粒徑大小約為27.5 nm。

固體質量分數(shù)為25%或30%，pH值為6～ASO一121微乳液整理織物的柔軟性、白吸濕性較好。
