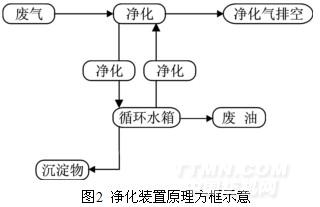

2.4.1  分散式定形機廢氣凈化裝置系統工作原理方框示意見圖2所示。

2.4.2  分散式定形機廢氣凈化裝置工作機理：

（1）分散式定形機廢氣凈化裝置由若干個廢氣處理塔（根據定形機的自身風機數確定個數）、一套水循環系統（內含油水分離器）組成。廢氣處理塔包括殼體和殼體外的上水管、殼體內的噴淋頭和防水裝置。

（2）將廢氣處理塔直接安裝于定形機自身風機廢氣排放口，廢氣一出定形機就通過進氣口進入廢氣處理塔，上水管從循環水箱內引水，噴淋頭噴水霧化，對廢氣進行降溫和凈化。經三級噴淋凈化和降溫，最后流經脫水葉片脫水后進入煙囪排空。

（3）噴淋頭噴出的水霧被防水裝置的擋板擋住后流向廢氣處理塔殼體的周邊，不會通過進氣口進入定形機廢氣出氣口而影響定形機的正常工作。

（4）流向廢氣處理塔周邊的廢水沉積在殼體下端的凹槽內，通過排水溝流到廢氣處理塔外的油水分離器中，經油水分離后，潔凈的水通過水循環系統被重復利用，廢油分離后經處理可回用或市售。

詳見圖3、定形機廢氣凈化工作原理圖

圖3：定形機廢氣凈化工作原理圖

2.4.3  分散式定形機廢氣凈化裝置的投資效果：

2.4.3.1  投入成本：本產品每臺套的造價僅6萬元。

2.4.3.2  運行成本：全年的運行成本約2.5萬元，其中：

（1）水費：噴淋的洗滌水經油水分離后，其循環利用率達95%以上，每天（運行時間以24小時計）的實耗水量少于4噸，全年（按300天共7200小時運行時間計）需耗水1200噸。以水價1.6元/噸計，全年水費約2000元。

（2）電費：僅循環系統的水泵需耗電，水泵功率3KW，全年耗電約2.2萬度。按平均1元/度計，全年電費計需2.2萬元。

（3）人工：無需專人管理；全年僅需清理四到六次、每次一到二個普工工日即可，全年的人工費不超過1000元。

2.4.3.3  經濟產出：

除減排效益外，該產品還能為使用單位帶來的經濟收入：

（1）毛收益：經測算，該產品每臺套每天平均可回收廢油110公斤，全年廢油回收量約33噸。對回收后的廢油通過精制工藝，65%經配制后能直接作為紡織用油劑，30%左右可用作潤滑油?？鄢龔U油提煉成本，單位產品全年回收廢油的銷售收入在8.5萬元以上。實際上，從定型機廢氣上回收的廢油可直接銷售，價格在2500-3200元不等，如不加提煉直接銷售的話，也能獲得8.5萬元以上的毛收益。

（2）凈收益：減去上述2.5萬元的運行成本，單位產品全年的凈收益在6萬元以上。

（3）投資回收期：產品的投資回收期最多1年。

2.5  三星式靜電廢氣處理系統

系統由煙氣結合體、熱交換器、廢氣處理塔和油水分離器組成。

2.5.1  主要功能：

(1)煙氣結合體。煙氣結合體用于將定形機廢氣集中在一起后，導人廢氣處理系統，該結合體有平衡管道壓降，防止煙氣回流等作用，其中增設的噴淋裝置用于煙氣的先期降溫和清洗集中器內顆粒沉淀物的作用。

(2)熱交換器。將定形機廢氣中的熱量有效地進行回收利用，防止余熱排放到大氣當中，變廢為寶。

(3)廢氣處理塔。處理廢氣中的塵埃顆粒物、有機物、油煙、短纖維、苯類、醛類等有害成分，防止這些有害成分排放到大氣當中，造成大氣污染。

(4)油水分離器。將廢氣處理子系統生成的廢水中的油以及沉淀物分離出來，使水循環利用。

2.5.2  特點主要有：將冷卻、噴霧、沉降、復噴水幕過濾和填料吸附等技術融為一體；復噴水幕過濾和填料吸附設計了三層組合結構，達到最佳處理效果；設計了高效除油霧裝置，處理后的氣體潔凈、干燥，接近常溫；在設計結構及選用材料方面均充分考慮減少廢氣壓力損失，保障在整個廢氣處理系統中排氣暢通，不會影響定形機廢氣正常排放，不改變定形機工藝；YL定形機廢氣處理系統采用噴淋結構，污染物被噴淋水幕帶走，并經過回收處理，變廢為寶，不產生二次污染。

目前，國內該同類定形機廢氣處理系統也有采用韓國、日本進口設備，但價格昂貴，至少一套設備在人民幣100萬元以上，而YL定形機卻只有國外的十分之一。2.5.3  效果

(1)該系統能夠有效處理廢氣中的塵埃顆粒物、有機物、油煙、短纖維、苯類、醛類等有害成分，除顆粒物總效率≥85％，除油煙總效率≥80％。

(2)熱交換系統每小時能夠回收6t熱水，使一缸布從常溫升至60℃用于染色，相當于每天節煤950kg。

(3)油水分離器將廢氣中礦物油回收超過75％，一臺定形機每年可回收油近10t，節約能源價值達4萬多元。同時水回用率在95％以上。
