日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

0前言

天絲(Tencel)是一種新型人造纖維素纖維。它以天然木漿為原料,采用有機(jī)溶劑紡絲方法生產(chǎn)(溶劑回收率達(dá)99.5%以上)。天絲纖維素纖維具有透氣好、吸濕性佳,易生物降解的特點(diǎn),且原料豐富、可再生,制造工藝環(huán)保,具有廣闊的發(fā)展前景。高支高密天絲緞紋織物,更具有真絲的“豪華美感”和獨(dú)特觸感。其光澤柔和亮麗,懸垂性極好,手感柔軟豐滿,加工和服用性能優(yōu)于粘膠,是一種高檔新型面料。但天絲纖維易原纖化,在紗線表面產(chǎn)生毛羽,不均勻的局部原纖化會(huì)造成產(chǎn)品外觀不均勻,導(dǎo)致品質(zhì)差異、色相差異以及棉粒狀疵點(diǎn)等。采用交聯(lián)型Lyocell纖維,如TencelA100可有效防止原纖化[1],同時(shí)在染整加工中應(yīng)加強(qiáng)工藝控制,否則織物在濕態(tài)加工中會(huì)發(fā)硬,易產(chǎn)生折痕、擦傷和色斑等疵點(diǎn),這是染整加工中的難點(diǎn)。

1小樣試驗(yàn)

織物規(guī)格　純天絲(未絲光)織物9.7tex×9.7tex677根/10cm×488根/10cm,;全棉(已絲光)織物9.7tex×9.7tex681根/10cm×472根/10cm

1.1前處理

天絲對(duì)堿穩(wěn)定性較棉低,絲光不僅會(huì)破壞TencelA100防原纖化性能[2],而且易造成擦傷及折痕,加之天絲自身光澤好,所以,前處理采用不絲光工藝。

1.2印花

1.2.1染料選用

天絲和棉一樣為纖維素纖維,目前該類產(chǎn)品印花主要采用活性染料或涂料。涂料印花工藝流程短,易操作,但深色花型的手感、摩擦牢度和刷洗牢度較活性

染料印花差?；钚匀玖嫌』ň哂猩珴甚r艷、色牢度高和手感好等優(yōu)點(diǎn),是生產(chǎn)高檔產(chǎn)品的首選工藝。天絲纖維遇水后膨脹較大,染料及助劑容易進(jìn)入纖維內(nèi)部,

故初染率相當(dāng)高,大塊面花型容易產(chǎn)生色花,應(yīng)選擇擴(kuò)散性能好、配伍性佳的染料拼色。

綜合考慮反應(yīng)性及穩(wěn)定性,通常使用K型活性染料,也有應(yīng)用一部分穩(wěn)定性好、沾色少的KN型和M型活性染料。選擇常用的紅、黃、藍(lán)三只活性染料,按深、中、淺濃度進(jìn)行試驗(yàn)。常規(guī)工藝處方如表1所示。

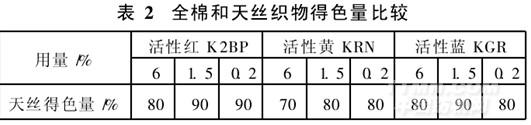

試驗(yàn)結(jié)果顯示,天絲織物得色量均比全棉淺,以全棉織物得色量為標(biāo)準(zhǔn)(100%)進(jìn)行比較,結(jié)果見表2。

由表2知,染料品種及用量不同,深淺程度也不同。天絲和棉雖同屬于纖維素纖維,但其微結(jié)構(gòu)差異較大,天絲的結(jié)晶度和取向度較高,且有皮芯層結(jié)構(gòu),又未絲光,故得色量較絲光棉低。由于初染率高,活性染料移染性差,大塊面印花易產(chǎn)生色花和色牢度差,所以在花型設(shè)計(jì)上以淡雅的散花為佳,以突出天絲優(yōu)雅柔和的光澤。此外,通過增加助劑用量和延長(zhǎng)汽蒸時(shí)間,也可提高得色量和改善發(fā)色效果。

1.2.2助劑用量的影響

(1)尿素用量

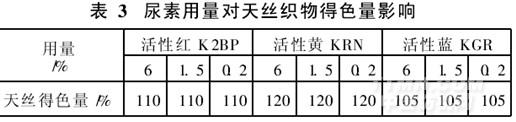

活性染料印花中,尿素起幫助染料溶解,在汽蒸時(shí)使纖維溶脹膨化,提高得色量的作用。將尿素用量增加5%后在天絲織物上刮樣,以常規(guī)工藝刮樣作標(biāo)準(zhǔn)(100%)進(jìn)行比較,結(jié)果見表3。

(2)堿劑用量

堿劑是活性印花的固色劑,通常使用純堿和小蘇打。備漿時(shí),色漿堿性不宜太強(qiáng)以避免染料過多水解;而在汽蒸或焙烘時(shí),則要求花紋處于堿性狀態(tài),使纖維素纖維的Cell-O-與染料鍵合,因此堿劑要在印前再加入。將純堿和小蘇打用量增加0.5%后,在天絲織物上刮樣,以常規(guī)工藝刮樣作標(biāo)準(zhǔn)(100%)進(jìn)行比較,
