日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.1.1　前處理助劑STP-A用量

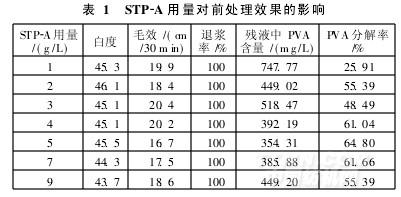

H2O2(100%)4g/L,滲透劑3g/L,時(shí)間40min,考察STP-A用量對(duì)PPS纖維前處理效果的影響,結(jié)果見(jiàn)表1。

由表1可知,STP-A用量在1~4g/L,織物白度、毛效及PVA分解率均不斷提高;當(dāng)STP-A用量大于4g/L后,織物上PVA分解率,白度和毛效有變差趨勢(shì)。因此,后續(xù)試驗(yàn)取STP-A用量為4g/L。

2.1.2　H2O2用量

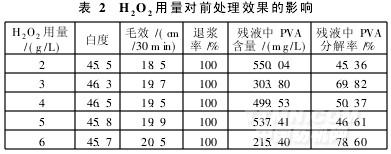

STP-A用量4g/L,其它條件同2.1.1節(jié),考察H2O2用量對(duì)前處理效果的影響,結(jié)果見(jiàn)表2。

由表2可知, H2O2用量對(duì)織物白度和毛效的影響不大。這主要是因?yàn)镻PS纖維具有很強(qiáng)的耐化學(xué)溶劑性(漂白劑),且化學(xué)纖維不含色素,PPS纖維白度主要取決于其自身,雙氧水用量的作用不大。因此,確定H2O2 (100%)用量為3g/L。

2.1.3　前處理時(shí)間

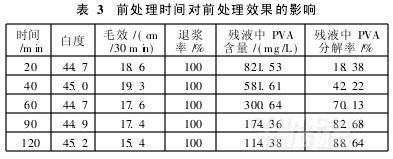

STP-A用量4g/L,H2O2(100%)用量3g/L,其它條件同2.1.1節(jié),考察前處理時(shí)間的影響,結(jié)果見(jiàn)表3。

由表3可知,延長(zhǎng)前處理時(shí)間,織物白度略有增加,PVA漿料的分解率隨前處理時(shí)間延長(zhǎng)而升高,當(dāng)前處理時(shí)間達(dá)120min時(shí),其分解率達(dá)到最大。考慮處理效率和成本,確定前處理時(shí)間為90min。

綜上,PPS纖維織物溫和前處理優(yōu)化工藝為:STP-A4g/L, H2O2 (100%)3g/L,滲透劑3g/L,pH值8,浴比1∶20,95℃×90min。

2.2　載體染色

2.2.1　載體用量

載體STZT-1是N-異丙基鄰苯二甲酰亞胺(NIP)與N-正丁基鄰苯二甲酰亞胺(NBP)的復(fù)配物,外觀為紅棕色液體。N-烷基鄰苯二甲酰亞胺是一種重要的藥物中間體,無(wú)毒、無(wú)味,可生物降解,對(duì)纖維和染料有一定的親和力,屬于環(huán)保型染色載體[10]。載體STZT-1能降低PPS纖維織物的染色溫度,提高染料上染率,染色后的PPS纖維織物具有良好的染色牢度和染色深度。

設(shè)定染色溫度為100℃,染色時(shí)間為30min,染料2%(owf),考察載體STZT-1用量對(duì)PPS纖維織物染色深度的影響,見(jiàn)表4。
