日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

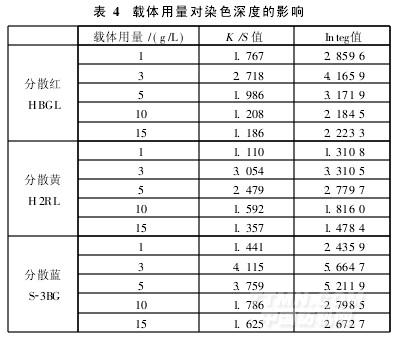

由表4可知,載體用量增加,三種染料的K/S值先增加后降低。STZT-1用量為3g/L時(shí),K/S值達(dá)到最大值。因此,確定載體用量為3g/L。

2.2.2　染色溫度

載體用量為3g/L,其它條件同2.2.1節(jié),考察染色溫度對(duì)PPS纖維織物上染率的影響,結(jié)果見圖1。

由圖1可知,采用載體染色工藝,分散紅HBGL和分散黃H2RL均在120℃時(shí)達(dá)到較高上染率,而分散藍(lán)S-3BG則需在130℃時(shí)達(dá)到較高上染率。當(dāng)染色溫度高于130℃時(shí),三只染料的上染率均變化不大。因此,取載體染色溫度為120~130℃。

2.2.3　染色時(shí)間

載體染色溫度為120℃,載體用量為3g/L,其它條件同2.2.1節(jié),考察染色時(shí)間對(duì)PPS纖維織物上染率的影響,結(jié)果見表5。

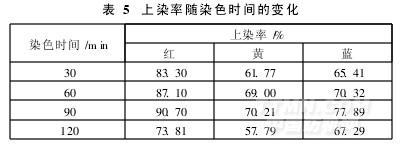

由表5可知,隨染色時(shí)間的延長,三種分散染料的上染率均增加。染色90min時(shí),三種分散染料的上染率均達(dá)到最大值。染色120min,三種分散染料的上染率反而下降。因此,確定染色時(shí)間為90min。

綜上,優(yōu)化的載體染色工藝為:載體用量為3g/L,染料用量為2%(owf),高溫勻染劑TF-2031g/L,pH值4.5~5,浴比1∶30,染色溫度120~130℃,染色時(shí)間90min。該工藝下的染色牢度見表6。

注:標(biāo)準(zhǔn)為GA10—2002《公安消防服色牢度標(biāo)準(zhǔn)》,GB18401—2003《國家紡織品基本安全技術(shù)規(guī)范》。

由表6可知,PPS纖維織物載體染色的各項(xiàng)色牢度均高于《公安消防服色牢度標(biāo)準(zhǔn)》和《國家紡織品基本安全技術(shù)規(guī)范》的標(biāo)準(zhǔn)。

2.3　防水整理

采用20g/L防水劑DM-3640A對(duì)PPS纖維織物進(jìn)行防水處理,防水效果可達(dá)5級(jí),能滿足應(yīng)用要求。

3　大生產(chǎn)工藝

3.1　溫和前處理

設(shè)備　SME594-10型高溫高壓染色機(jī)(無錫億利達(dá)化工印染機(jī)械有限責(zé)任公司)

處方/(g/L)

STP-A　　　　　　　　　　　　　4
