日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

3.3　防水整理

整理工藝　一浸一軋(防水劑DM-3640A20g/L)→烘干(100℃×2min)→拉幅定形(190℃)→打包→成品

大生產(chǎn)PPS纖維產(chǎn)品的各項性能見表7。

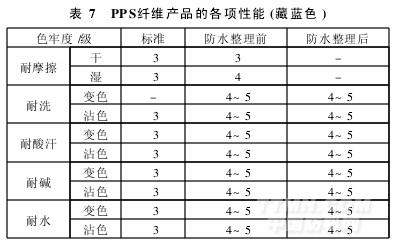

表7　PPS纖維產(chǎn)品的各項性能(藏藍色)

注:標(biāo)準(zhǔn)值為GB18401—2003《國家紡織品基本安全技術(shù)規(guī)范》。

3.4　PPS纖維織物阻燃迷彩面料大生產(chǎn)實驗

工藝流程　溫和前處理→燒毛→定形→打底染色→印花(車速40~45m/min)→高溫焙烘(車速30~35m/min,200℃×110~115s)→還原清洗(二氧化硫脲5g/L,氫氧化鈉20g/L,JFC2g/L;汽蒸135℃×20~25s,車速40~45m/min)→浸軋樹脂整理液(交聯(lián)劑50g/L,濕摩增進劑30g/L,柔軟劑DT-3030g/L,檸檬酸1.5g/L,烘房180℃×7節(jié),車速50~60m/min,

下機幅寬154cm)→拉幅焙烘(烘房180℃×7節(jié),車速35~38m/min,下機幅寬152~152.5cm)→預(yù)縮(車速60~70m/min,圓盤給濕,橡膠毯加熱輥壓力8~14MPa,落布幅寬152cm,下機經(jīng)緯縮率<2%)→成品

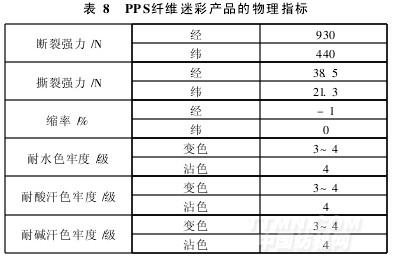

迷彩印花PPS纖維織物的物理指標(biāo)見表8。

由表9可知,PPS纖維產(chǎn)品的色牢度基本滿足軍用迷彩需要,但其緯向強力稍差,將來還需從紡絲、紡紗、織造等工藝上進行調(diào)整。

3.5　染整加工后PPS纖維織物的阻燃性能

染整大生產(chǎn)加工后PPS纖維織物的阻燃性和限氧指數(shù)見表9。
