日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

1實驗部分

1．1實驗材料

純棉色織坯布，幅寬為160cm，經(jīng)緯紗線密度均為14．5tex，織物經(jīng)緯密度為472．5根／10cmX315根／10cm(無錫金茂對外貿(mào)易有限公司提供)；“雪梅”牌纖維素酶(活力為10000U／g)；科萊恩柔軟劑(無錫科奇紡織化工貿(mào)易有限公司提供)；冰醋酸(分析純R)；無水醋酸鈉(分析純R)；碳酸鈉(分析純R)。

1．2實驗設(shè)備及儀器

SK3200LH超聲波清洗器(上?？茖?dǎo)超聲儀器有限公司)；電熱恒溫水浴鍋HH．S14s(金壇市環(huán)保儀器廠)；101．A．3型電熱鼓風(fēng)干燥箱(上海實驗儀器廠有限公司)；P．AO小軋車(岡崎機械制造有限公司)；YG026A型電子織物強力機(常州第二紡織機械廠)；KES．FB2彎曲性能測試儀(13本)；YG(B)541D型全自動數(shù)字式織物折皺彈性儀(溫州方圓紡織儀器廠)；電子天平(Mettler．toledoGroup)。

1．3實驗流程及條件

1．3．1預(yù)處理工藝

纖維素酶一浴法處理工藝：纖維素酶用量2．5％(o．W．f)，浴比1：20，pH值4．5，40℃下處理60min一失活一熱水洗(80℃，10min)一冷水洗(10min)一晾干。

超聲波／纖維素酶一浴法處理工藝：超聲波協(xié)同纖維素酶水浴預(yù)處理(40kHz，浴比1：20)一失活一熱水洗(80℃，10min)一冷水洗(10min)一晾干。

1．3．2柔軟整理工藝

預(yù)處理織物小樣充分凋濕(20℃，65％)一調(diào)配柔軟劑處理液(30g，L，pH值4．5)一二浸二軋一冷水洗一烘干。

1．4測試方法

彎曲剛度和彎曲滯后矩采用KES．FB2彎曲性能測試儀進行測試。一般意義上講，織物的彎曲性能指標(biāo)越小，則織物的柔軟性能及彈性越好。彎曲剛度和彎曲滯后矩數(shù)值均取織物經(jīng)向和緯向測定值的平均值進行評價。

折皺回復(fù)角：參照GB／T3819-1997(紡織品織物折痕回復(fù)性的測定》方法，在全自動數(shù)字式織物折皺彈性儀上測試。折皺回復(fù)角均取棉色織物的經(jīng)向和緯向緩彈性回復(fù)角之和。

斷裂強力和斷裂伸長率參照GB／T3923．1—1997，在YG026A型電子織物強力機上測試。

芯吸高度的測定是將織物裁剪成緯向5cm，經(jīng)向20cm的試樣，充分調(diào)濕(20℃，65％)后將一端固定，另一端垂直浸入自來水中1cm，測量其在30min內(nèi)水沿著經(jīng)向上升的高度。

2結(jié)果與討論

2．1酶用量對純棉色織物性能的影響

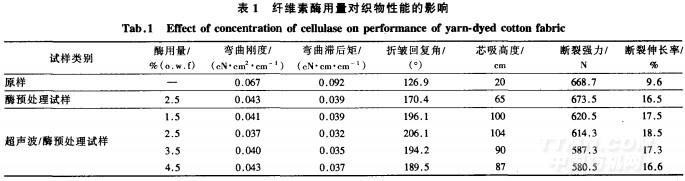

處理條件：超聲波40kHz，40℃，浴比1：20，pH=4．5，酶用量分別為1．5％、2．5％、3．5％、4．5％(O．W．f)，處理50min，然后將試樣晾干，充分調(diào)濕后進行柔軟整理。結(jié)果如表1所示。
