日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

藝處方

滲透劑AlbegalFFA-01/%　　　　　　　1.0

勻染劑AlbegalB/%    2.0

80%醋酸/(mL/L)(調(diào)節(jié)pH值4~5.5)     2 .5

Lanasol染料   2

純堿/(g/L)(調(diào)節(jié)pH值8.5)    3~4

浴比     1∶30

工藝流程

助劑:滲透劑AlbegalFFA-01,勻染劑AlbegalB。

1.2.2　低溫染色工藝

工藝處方

MiralanLTD/%   2.0

80%醋酸/(mL/L)(調(diào)節(jié)pH值4~5.5)   2.5

Lanasol染料  2

純堿/(g/L)(調(diào)節(jié)pH值8.5)  3~4

浴比  1∶30

工藝流程

2　結(jié)果與分析

2.1　上染百分率

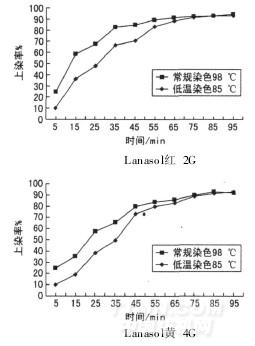

對lanasol紅2G,黃4G,藍3G染料分別按1.2.1節(jié)和1.2.2節(jié)工藝進行平行試驗,測試染色過程中不同時間的染液吸光度,計算上染百分率,并繪制上染曲線,比較常規(guī)染色和低溫染色工藝的上染率,結(jié)果見圖1。

從圖1可以看出,采用低溫染色工藝,初始上染率明顯低于常規(guī)染色工藝,相差約10%。但染色55min后,上染率都趨于平衡且基本接近。

2.2　染色織物的機械性能

對上述染色樣品的機械性能進行測試,研究常規(guī)染色工藝和低溫染色工藝對羊絨纖維斷裂強力和斷裂伸長率的影響,結(jié)果見表1。

從表1知,常規(guī)染色工藝下,羊絨單纖維斷裂強力在2.3~2.5cN,斷裂伸長則在12.1%~12.5%;采用低溫染色新工藝,單纖維強力和斷裂伸長都有所提高,分別在2.6~2.8cN和14.5%以上,纖維可紡性明顯提高,有利于提高紡紗制成率。
