日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

可以看出，CC含氮量對其溶解性及溶液黏度、穩(wěn)定性的影響是很大的。含氮量低，CC的溶解性差，所得溶液黏度低，不適合紡絲；而含氮量過高，雖然溶解性很好，但所得溶液黏度過高，可紡性變差。

顯然，CC含氮量與溶解CC所需NaOH溶液濃度及所得CC溶液黏度之間存在一特定的比例關系，含氮量低，NaOH溶液與cc顆粒之間形成的氫鍵強度不足以使其溶解，過高的含氮量使CC分子量上升，而使溶液黏度提高，因此認為CC溶液的含氮量為2．34％～3．56％較理想。

2．5原料聚合度對CC溶解性能的影響

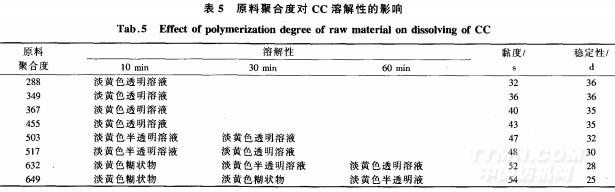

選用不同聚合度的棉漿粕，合成含氮量為2．62％的CC，在一5～0℃條件下使其溶解在2．5mol／L的NaOH溶液中，觀察溶解狀況，選擇溶解較好的進行滲透處理，測定所得CC溶液的黏度及穩(wěn)定性，結果如表5所示。

從表5可以看出，原料聚合度對其溶解性的影響很大。聚合度相對較低時，cc非常容易溶解，溶液穩(wěn)定性也好，但黏度稍差；而聚合度過高，CC的溶解性和穩(wěn)定性不好，溶液黏度也偏高。因此認為制備CC纖維的纖維素原料的聚合度在350～632之間為宜。

2．6其他因素對CC溶解性能的影響

2．6．1助溶劑

選用聚合度為649的棉漿粕，合成含氮量為2．50％的CC，在一5—0℃條件下，使其溶解在分別含少量尿素、離子液體(CHBF4N)、氨水、A1C1，及ZnC1的2．5mol／L的NaOH溶液中，觀察溶解狀況。

結果發(fā)現(xiàn)：尿素、A1C1及ZnC1在一定程度上對CC有助溶作用，助溶能力是：尿素>A1C1>ZnC1，。這可能是因為這些添加劑被CC表面吸附后，能增加CC與介質(zhì)問的親和力，降低了cc溶液的黏性，從而起到助溶作用。

2．6．2漿粕種類

分別選擇了棉漿粕(聚合度為517)和木漿粕(聚合度為520)作原料，合成含氮量為2．75％的CC，在相同條件下作溶解實驗，結果發(fā)現(xiàn)二者都可形成淡黃色透明溶液，且溶解速度相當。

3結論

1)CC溶液較理想的制備方法是：選用2．25～3．0mol／L的NaOH溶液，等CC溶解后，采用滲析法獲得CC與NaOH質(zhì)量比≥1的CC溶液。

2)溶解CC的最適宜溫度為一5—5℃，在此溫度范圍，所得溶液的黏度符合紡絲要求，穩(wěn)定性較好。

3)CC的含氮量為2．34％一3．56％較為理想。4)制備CC纖維的纖維素原料的聚合度在350—632之間為宜。

5)尿素、A1C13及ZnC1，在一定范圍內(nèi)對cc有助溶作用，助溶能力是：尿素>Aic1，>ZnC1。

6)漿粕種類對cc溶解性無影響。
