日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

殘液法：將染液與丙酮或DMF按不同體積比混合后，用紫外分光光度計(jì)測(cè)試混合液的吸光度，計(jì)算上染百分率{A0-A1)/A0×100％，式中一。為原液吸光度，A0為染色后殘液吸光度}；剝色法：用紫外分光光度計(jì)結(jié)合標(biāo)準(zhǔn)曲線(xiàn)測(cè)剝色液吸光度，計(jì)算剝色液染料質(zhì)量濃度[D]b。、纖維上染料量．上染百分率等于纖維上的染料量除以染色時(shí)投入的染料量．

2  結(jié)果與討論

2．1 V(染液)：V(溶劑)對(duì)染料最大吸收波長(zhǎng)的影響

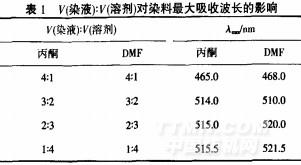

溶劑性質(zhì)、用量都會(huì)影響染料的吸收光譜17I，為此，配制了分散紅3B0．2g/L、分散劑NNOlg／L、pH值為5的染液，再將該染液按照一定體積比加入丙酮或者DMF后，用分光光度計(jì)測(cè)試染料的最大吸收波長(zhǎng)，結(jié)果見(jiàn)表1．

從表1可知，在V(染液)：V(溶劑)為4：1時(shí)，染料的最大吸收波長(zhǎng)遠(yuǎn)小于其他配比，且入max隨著溶劑量增加而增大，但溶劑量增加到一定程度后，最大吸收波長(zhǎng)增大的幅度變?。疄榱吮ＷC測(cè)試的準(zhǔn)確性，若溶劑種類(lèi)、含量改變，都需重新測(cè)試其最大吸收波長(zhǎng)．

2．2殘液法測(cè)試上染百分率的溶劑選擇

溶劑含量影響染料的溶解度，也就影響所測(cè)的吸光度數(shù)值，而且1．5中計(jì)算上染百分率公式的使用前提是所測(cè)吸光度與染料質(zhì)量濃度呈線(xiàn)性正比關(guān)系．為此。本文選用丙酮與DMF兩種溶劑，討論其在不同染料質(zhì)量濃度范圍內(nèi)所作的標(biāo)準(zhǔn)吸光度曲線(xiàn)的直線(xiàn)相關(guān)程度，以此找出染料與有機(jī)溶劑的最佳配比以及測(cè)試時(shí)染料的稀釋倍數(shù)．

2．2．1丙酮作溶劑時(shí)染料的標(biāo)準(zhǔn)吸光度曲線(xiàn)

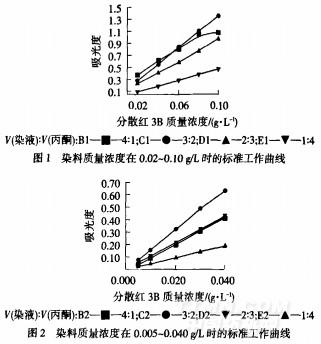

以染料質(zhì)量濃度[將原始染液(分散紅3B0．2g／L、NNO1g／L、pH5)用水稀釋而成，沒(méi)有加入丙酮1為橫坐標(biāo)，染液與丙酮按不同體積比混合后所測(cè)得的吸光度為縱坐標(biāo)作圖，結(jié)果如圖1、2所示．采用Origin軟件對(duì)圖l、2中各標(biāo)準(zhǔn)曲線(xiàn)進(jìn)行線(xiàn)性擬合，各標(biāo)準(zhǔn)曲線(xiàn)的直線(xiàn)相關(guān)系數(shù)見(jiàn)表2．

從表2中的R值可看出，在0．02～O．10g／L(圖1)、V(染液)：V(丙酮)為4：1時(shí)，標(biāo)準(zhǔn)曲線(xiàn)的線(xiàn)性關(guān)系不太好。原因是丙酮用量少，導(dǎo)致染料不能充分溶解．所以，在采用丙酮作溶劑時(shí)，其用量必須保證染料能夠充分溶解．在實(shí)際染色時(shí)，分散染料的上染百分率一般在80％以下，殘液中的染料質(zhì)量濃度會(huì)很低，需用水將染色原液稀釋至接近實(shí)際殘液質(zhì)量濃度(即圖2的0．005～0．040g／L)，再按體積比加入丙酮進(jìn)行吸光度測(cè)試．從表2還可看出，采用較低染料質(zhì)量濃度所作的標(biāo)準(zhǔn)工作曲線(xiàn)直線(xiàn)相關(guān)性更好．從理論上分析，有機(jī)溶劑用量越高，染料的溶解性越好．而由分光光度計(jì)的測(cè)試原理可知，所測(cè)試的吸光度與溶液中溶解的物質(zhì)分子數(shù)成正比，因此，如果染料的溶解性不好，測(cè)試結(jié)果的準(zhǔn)確性就會(huì)變差．圖2中，在V(染液)：V(丙酮)為4：l時(shí)，盡管染液中染料質(zhì)量濃度在4種配比中最高，但其吸光度值卻不是最高，這是染料沒(méi)有充分溶解造成的，在實(shí)際測(cè)試時(shí)，盡量不要采用溶劑含量低的比例．
