日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

由表2可見,經(jīng)過24h培養(yǎng)后空白樣平皿中的菌落數(shù)大大多于“0”時間的空白樣平皿中的菌落數(shù),說明空白織物沒有抗菌性.而整理試樣平皿內(nèi)的菌落數(shù)明顯少于空白樣平皿中的菌落數(shù),這說明納米TiO2整理劑已經(jīng)起到了很好的抗菌作用.從表2中數(shù)據(jù)可以看出,5%整理劑整理布樣的抗菌率僅比20%整理劑整理布樣的抗菌率減小了3.38%.這說明隨著整理劑濃度的增加,抗菌率并沒有非常顯著的提高,經(jīng)質(zhì)量分數(shù)為5%的納米TiO2整理劑整理的布樣抗菌率已經(jīng)達到80%以上.由此可見,納米TiO2是一種有效的織物抗菌整理劑.

2.3.2洗滌次數(shù)對抗菌效果的影響

為了評價抗菌效果的持久性,將10%整理劑整理的織物分別洗滌5次、10次和15次后,其抗菌效果如表3所示.

由表3可以看出,隨著洗滌次數(shù)的增多,其抗菌率有所下降,但下降的幅度不是很大,說明經(jīng)納米

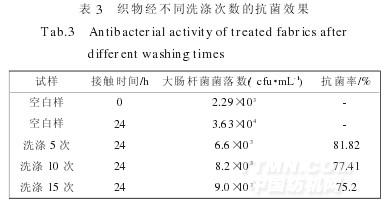

表3織物經(jīng)不同洗滌次數(shù)的抗菌效果

TiO2抗菌劑整理的布樣經(jīng)多次洗滌后,仍有很高的抗菌率.證明納米TiO2抗菌劑與織物之間形成了牢固的結(jié)合,整理織物具有良好的耐洗性.

2.4整理織物的白度和強力

分別采用20%、10%和5%的納米TiO2整理劑對棉織物進行整理.整理前后織物的白度和強力如表4.

表4整理前后織物白度和強力對比

由表4可以看出,與原布相比,整理后織物的白度稍有下降,并且隨著整理劑質(zhì)量分數(shù)的提高,織物白度也依次降低.經(jīng)3種不同質(zhì)量分數(shù)整理劑整理后織物白度降低百分率依次為2.0%、0.90%和0.51%,

這表明整理劑對織物的白度影響很小.而與原布相比,整理后織物的經(jīng)向斷裂強力提高.整理劑濃度越高,斷裂強力提高的程度越大,經(jīng)3種不同濃度整理劑整理后織物的強力分別提高了6.4%、2.3%和1.3%.這是由于TiO2浸入水溶液中表面經(jīng)歷羥基化作用,TiO2表面的這種羥基可以和棉纖維中的羥基發(fā)生脫水反應(yīng)形成共價交聯(lián)[10].初步試驗表明,隨著整理劑濃度的增大,整理后織物的手感變化不明顯.
