日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

1. 3. 5　白度

在Datacolor 400電腦測色配色儀上測定CIE白度,每個試樣疊成8層,正反面各測3次,取平均值。

1. 3. 6　硬挺度

參照ASTM D 1388—2002《織物硬挺度的測定方法》在HHF-97型硬挺度測試儀上測定。在45°傾斜表面的光滑水平臺上,使試樣的短邊與標準尺基線重合。以一定的速度向前推動滑板和試樣,使試樣伸出平臺的前緣,并在其自重下彎曲,直到試樣伸出端與斜面接觸。讀取試樣另一端的移動距離作為試樣的伸出長度,以此伸出長度表示硬挺度。

2　結(jié)果與討論

2.1　阻燃劑用量對阻燃性能的影響

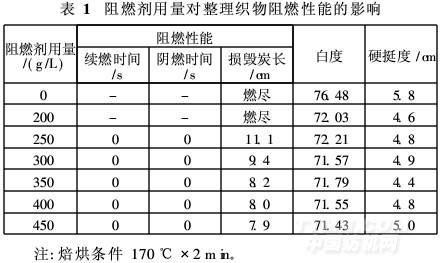

阻燃劑用量是影響阻燃效果的一個關(guān)鍵因素,同時也影響著織物手感、白度等其它性能。試驗考察了阻燃劑用量對整理織物阻燃性能的影響,見表1。

從表1可知,當阻燃劑用量達到250 g/L時,整理織物具有阻燃效果;隨著阻燃劑用量的增加,損毀炭長逐漸降低,即阻燃性能逐漸提高;用量超過350 g/L后,織物的損毀炭長變化不大,阻燃性能趨于穩(wěn)定。這是因為阻燃效果主要取決于織物的含磷量。研究表明,織物的含磷量至少達到1%才具有阻燃效果[4]。Argafun RFR是一類磷系反應(yīng)性阻燃劑,用量較低時不足以與棉纖維分子中的羥基反應(yīng),織物獲得的磷量有限,難以起到阻燃作用。從表1中還可以看出,阻燃整理后織物的硬挺度和白度稍有下降。

2.2　阻燃劑用量與耐久性的關(guān)系

考慮到各國阻燃織物標準中,阻燃織物進行燃燒測試前至少需進行12次家庭或商業(yè)洗滌,因此,本試驗按1. 2節(jié)工藝,在170℃×2 min焙烘條件下,考察阻燃劑用量與耐久性的關(guān)系,結(jié)果如圖1所示。

圖1表明, 250 g/L阻燃劑雖然能使織物獲得阻燃性能,但僅經(jīng)12次家庭洗滌后織物即燃盡,耐久性差;用量達到300 g/L,織物耐受12次洗滌后,阻燃性能依然超過B1級標準,但洗30次后損毀炭長為20. 1 cm,勉強接近B2級標準;當用量達到或超過350 g/L時,整理織物即使經(jīng)50次家庭洗滌后,損毀炭長也不超過10 cm,顯示了優(yōu)秀的耐久性。阻燃劑Argafun RFR具有高反應(yīng)性,其活性基團能與纖維素上的羥基反應(yīng),這是Argafun RFR具有耐久性的根本原因。當阻燃劑用量達到350 g/L,阻燃劑足以與纖維素大分子充分反應(yīng),形成牢固的化學(xué)結(jié)合。

2.3　催化劑用量對阻燃織物性能的影響

為了在焙烘過程加快阻燃劑與纖維素纖維的反應(yīng),需在阻燃整理液中添加適量催化劑。阻燃處方選擇磷酸作催化劑的另一優(yōu)勢,在于磷酸也是纖維素改性劑,能夠提高阻燃效果。然而,纖維素織物不耐酸,磷酸的加入會對織物的強力等其它性能產(chǎn)生不良作用。因此,試驗考察催化劑磷酸用量對阻燃織物綜合性能的影響,見表2。
