日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

0　前言

純棉織物免燙整理后經(jīng)洗滌,仍具有良好的抗皺性能,稍加熨燙甚至不熨燙就可達(dá)到平整硬挺的效果[1]。免燙整理大多采用樹脂整理法,可用于棉、麻、粘膠、滌棉和滌粘等織物[2]。

目前對(duì)織物免燙整理效果的測(cè)定,多采用酶催化降解法、紅外光譜法等,并參考折皺回復(fù)角、強(qiáng)力保留率、甲醛含量等物理指標(biāo)[3]。但這些指標(biāo)僅從宏觀上反映織物的整理效果,而不能反映交聯(lián)是否充分。交聯(lián)程度對(duì)免燙整理產(chǎn)品質(zhì)量的影響很大,確定交聯(lián)程度不僅有助于制定合理的整理工藝,評(píng)價(jià)樹脂優(yōu)劣和催化劑的活性,而且對(duì)實(shí)現(xiàn)超級(jí)免燙、探索交聯(lián)反應(yīng)機(jī)理也具有重要意義[4]。本項(xiàng)目以纖維素纖維、蛋白質(zhì)纖維、化學(xué)纖維純紡色織面料為研究對(duì)象,探討染色法判別織物免燙整理交聯(lián)程度的可行性。

1　試驗(yàn)部分

1.1　材料與試劑

織物

纖維素纖維　11. 6 tex/11. 6 tex, 511根/10 cm×314根/10 cm, 105 g/m2,純棉液氨增白府綢;

再生纖維　11. 6 tex/11. 6 tex, 511根/10 cm×354根/10 cm, 106 g/m2,銅氨液氨白色府綢;

蛋白質(zhì)纖維　2. 4 tex×3/2. 4 tex×3, 708根10 cm×433根/10 cm, 93 g/m2,蠶絲液氨增白府綢;化學(xué)纖維　11 tex/11 tex, 551根/10 cm×393根10 cm, 100 g/m2,滌綸府綢;

化學(xué)纖維　7. 8 tex/7. 8 tex, 826根/10 cm×393根/10 cm, 95 g/m2,尼龍府綢。

染料　直接藍(lán),直接黃,酸性大紅和黃色苦味酸拼混劑(科萊恩公司)。

助劑　樹脂MS,催化劑MX,纖維保護(hù)劑HPD(均為科萊恩公司);柔軟劑SL(聯(lián)邦科特公司)。

儀器　天平,玻璃或不銹鋼制品容器,電熱爐,量筒,玻璃棒,濾紙。

1.2　免燙整理工藝

處方/(g/L)

樹脂MS　　　　   　　　　120

催化劑MX                  46

纖維保護(hù)劑HPD                30

柔軟劑SL                   30

pH調(diào)節(jié)劑                  2

工藝流程　浸軋整理液(二浸二軋,軋余率65% )→烘干(80℃×3 min)→焙烘[(110~170)℃×

3 min]

1.3　染色工藝

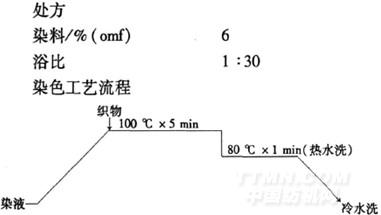

酸性大紅、直接湖藍(lán)、直接黃和黃色苦味酸以一定比例混合,加入適量電解質(zhì),調(diào)節(jié)pH值至4~5配置成染液。

將洗凈的試樣夾在兩片濾紙中吸干水分,自然晾干,觀察其色澤變化。
