日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2．2免燙整理劑質(zhì)量濃度對免燙整理效果的影響

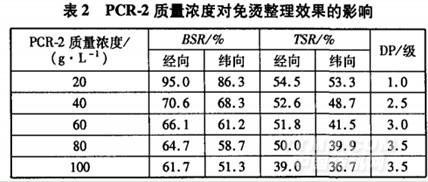

按“1．2節(jié)免燙整理工藝”，改變免燙整理劑PCR-2質(zhì)量濃度，試驗(yàn)免燙整理劑質(zhì)量濃度對織物免燙效果及織物強(qiáng)力的影響，結(jié)果見表2。

由表2知，隨著PCR-2質(zhì)量濃度增加，純棉紗卡的免燙性能越來越好，但斷強(qiáng)保留率和撕強(qiáng)提升率逐漸下降。這主要是由于隨著免燙樹脂進(jìn)人纖維低側(cè)序度無定形區(qū)[6]，與纖維形成不均勻的共價交聯(lián)，造成應(yīng)力集中的現(xiàn)象，共價交聯(lián)越充分，應(yīng)力相對也越集中，從而導(dǎo)致大分子鏈更易斷裂，斷裂強(qiáng)力下降明顯。共價交聯(lián)網(wǎng)狀結(jié)構(gòu)的形成，也會使纖維或紗線之間的相對活動受到一定限制，纖維延伸度下降，撕破強(qiáng)力下降幅度加大。綜合考慮生產(chǎn)成本、免燙性能和物理機(jī)械性能，確定免燙樹脂質(zhì)量濃度為80g／L。

2．3纖維保護(hù)劑種類對免燙整理效果的影響

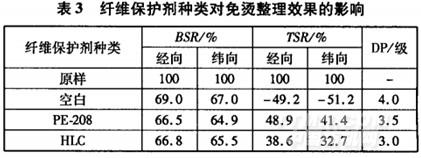

為了降低樹脂對織物機(jī)械性能的影響，在免燙整理中往往要加入強(qiáng)力保護(hù)劑[7]。選用2種強(qiáng)力保護(hù)劑PE-208和HLC進(jìn)行試驗(yàn)，按“1．2節(jié)免燙整理工藝”進(jìn)行試驗(yàn)，結(jié)果見表3。

由表3可知，在免燙樹脂工作液中加入纖維保護(hù)劑PE-208(或HLC)后，撕強(qiáng)提升率出現(xiàn)了較大程度提高，但對織物斷強(qiáng)保留率并無提高作用，而且削弱了免燙效果。這說明，纖維保護(hù)劑PE．208(或HLC)對免燙整理織物撕強(qiáng)具有較好的保護(hù)作用，且PE-208的作用大于HLC。在實(shí)際生產(chǎn)中選用纖維保護(hù)劑PE-208。

2．4纖維保護(hù)劑質(zhì)量濃度對免燙整理效果的影響

按“1．2免燙整理工藝”，改變PE-208質(zhì)量濃度，試驗(yàn)不同質(zhì)量濃度纖維保護(hù)劑對織物性能的影響，結(jié)果見表4。

由表4可以看出，隨著纖維保護(hù)劑PE-208質(zhì)量濃度增大，織物的撕破強(qiáng)力提高，但是斷裂強(qiáng)力有所降低，并且其用量太大，會降低免燙效果。綜合考慮，確定纖維保護(hù)劑PE-208的質(zhì)量濃度為20g／L。

2．5催化劑種類對免燙整理效果的影響
