日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

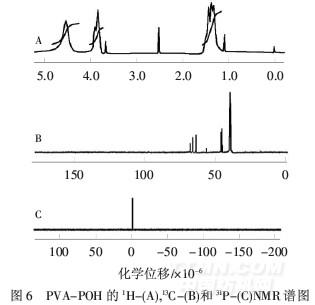

由圖6B可知,45.8×10-6、46.3×10-6、46.7×10-6分別為—CH2—CHOH、含氫鍵的—CH2—CHOH和—CH—CHOPO3H2中—CH2—位移值.64.3×10-6、66.4×10-6、68.3×10-6分別為—CH2—CHOH、含氫鍵的—CH2—CHOH和—CH2—CHOPO3H2中—CH—位移值.

由圖6C可知,位移值為-0.012×10-6,單峰,表明磷元素僅以C—O—PO3H2形式存在.

2.2.3元素含量

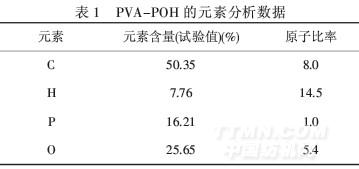

由表1可知,元素原子數(shù)目之比為n(C)∶n(H)∶n(O)n(P)=8.0∶14.5∶5.4∶1.0,與由核磁共振推斷的n(C)∶n(H)n(O)∶n(P)=7∶15∶6∶1十分接近.再次證明合成的PVA-POH結(jié)構(gòu)正確.

2.3熱性能

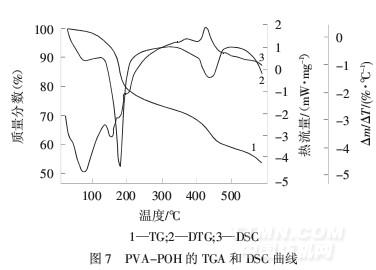

由圖7可知,PVA-POH的起始分解溫度(Ton)為110℃,并有2個顯著的熱裂解階段,第一個失重階段在116~200℃,最大分解溫度為170℃,失重19.1%,第二階段在402~470℃,最大分解溫度為440℃,失重8.6%,在590℃時,殘余質(zhì)量分?jǐn)?shù)為53.35%.由此說明阻燃劑PVA-POH在200℃以下較易分解,而在400℃以上熱穩(wěn)定性顯著提高.阻燃劑的初始分解溫度與波數(shù)/cm-1

由DSC曲線可知,在第一個熱分解失重過程有3個明顯的吸熱峰,說明吸熱分解過程不是一個基元反應(yīng),而是分步進(jìn)行的多個反應(yīng).在第二個熱失重過程,416~447℃出現(xiàn)一個明顯的放熱峰,這可能是磷酸脫水生成聚磷酸的過程.

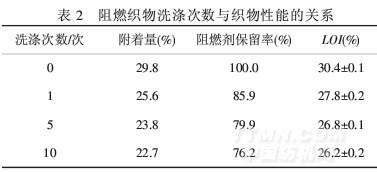

2.4織物的阻燃性能
