日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.2　TF-630C用量的影響

TF-630/(g/L)　10,20,30,40,50,60,70,80

TF-630C/相對樹脂用量(owr)　1/12、1/11、1/10、1/9、1/8、1/7、1/6、1/5、1/4、1/3、1/2

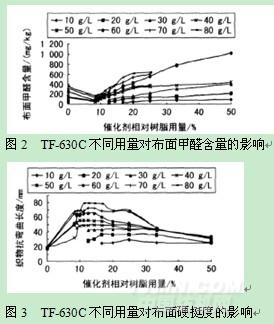

試驗(yàn)結(jié)果見圖2、圖3及表2。

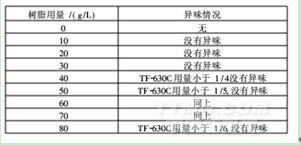

表2　TF-630C不同用量對布面異味的影響

從表2和圖2、圖3可知,隨著樹脂用量的變化,TF-630C的用量也應(yīng)作相應(yīng)調(diào)整。這是因?yàn)楹线m的催化劑配比,可以使樹脂在較短的時(shí)間內(nèi)反應(yīng)充分,有效控制游離甲醛含量。如果催化劑用量偏小,會(huì)使反應(yīng)不充分,導(dǎo)致游離甲醛含量增加;如果用量偏大,則會(huì)使反應(yīng)可逆,造成樹脂水解,游離甲醛含量增加。TF-630C作為TF-630的催化劑,具有合適的反應(yīng)活度,催化力大,可在較低溫度或縮短時(shí)間的條件下進(jìn)行焙烘,完成交聯(lián)作用。結(jié)合工廠應(yīng)用情況,一般輕漿(10~30g/L)可采用催化劑用量的比例為1/4~1/8;中漿(30~50g/L)為1/5~1/8;重漿(大于50g/L),為1/6~1/10。

2.3　焙烘溫度的影響

TF-630/(g/L)　　50

TF-630C/(g/L)   10

焙烘溫度/℃    170,180,190,200,210

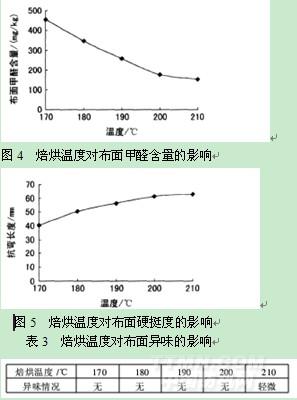

試驗(yàn)結(jié)果見圖4、圖5及表3。

從表3和圖4、圖5可以看出,隨著焙烘溫度的提高,布面硬挺也明顯增加,布面甲醛含量隨之減少。當(dāng)焙烘溫度升至210℃時(shí),布面有輕微的異味出現(xiàn)。結(jié)合工廠實(shí)踐,建議焙烘溫度以190~200℃為宜。

2.4　焙烘時(shí)間的影響

TF-630/(g/L)     50

TF-630C/(g/L)    10

焙烘時(shí)間/s       40, 60, 80, 100
