日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2結(jié)果與討論

2．1腈氯綸纖維結(jié)構(gòu)

采用傅里葉紅外光譜對(duì)腈氯綸結(jié)構(gòu)進(jìn)行表征，并與普通腈綸纖維比較，結(jié)果如圖1所示。

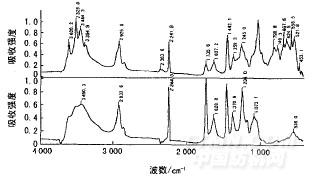

圖1腈氯綸與普通腈綸的紅外光譜

由圖1可知，2243cm-1處的吸收峰為氰基—CN的伸縮振動(dòng)，1735 cm-1處吸收峰為丙烯酸酯—C＝O的伸縮振動(dòng)，腈氯綸在這兩處的峰值均比普通腈綸小，說(shuō)明腈氯綸中丙烯腈和丙烯酸酯含量有所減少。腈氯綸1359 cm-1處吸收峰為-SO3伸縮振動(dòng)，667 cm-1處吸收峰為—C—Cl鍵伸縮振動(dòng)，3525 cm-1處吸收峰為丙烯酰胺的—NH2伸縮振動(dòng)。表明腈氯綸纖維除含有阻燃元素氯以外，還引人丙烯酰胺作為中性單體來(lái)調(diào)節(jié)收縮率和物理性能，且腈氯綸的第三單體含磺酸基。

2．2載體制備

2．2．1乳化劑選擇

根據(jù)相似者相容原理，采用乙酸丁酯作為阻燃腈氯綸染色載體。選用不同乳化劑進(jìn)行高速攪拌、乳化，測(cè)定各乳液的穩(wěn)定性，結(jié)果如表l所示。

由表l可知，Tween80穩(wěn)定性最好，10d未分層，且粒徑較小。由于OP—l0中含有APEO，對(duì)環(huán)境有影響，所以不選。

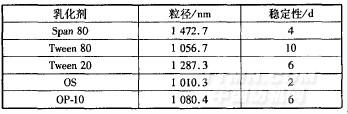

表1乳化劑對(duì)乳液的穩(wěn)定性

乳化工藝乳化劑2％，乙酸丁酯20％，水78％，時(shí)間20min(用量均為相對(duì)乳液總量的體積比)

2．2．2乳化劑用量

乳化劑用量對(duì)乳液粒徑的影響，如圖2所示。

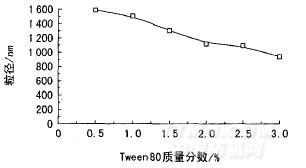

圖2Tween80用量與乳液粒徑的關(guān)系

由圖2可知，隨著乳化劑用量的增加，乳液粒徑不斷降低；當(dāng)Tween80質(zhì)量分?jǐn)?shù)達(dá)到2％時(shí)，再增加Tween80質(zhì)量分?jǐn)?shù)，乳液粒徑?jīng)]有明顯變化?？紤]到生產(chǎn)成本，選擇Tween80質(zhì)量分?jǐn)?shù)為2％。

2．2．3乳化時(shí)間

乳化時(shí)間對(duì)乳液粒徑的影響如圖3所示。

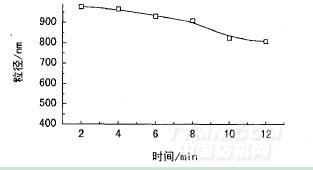

圖3乳化時(shí)間與乳液粒徑的關(guān)系
