日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

采用PR-305余輝亮度測試儀測試夜光涂層織物的發(fā)光亮度。將樣品在暗處放置10h以上，保證其余輝照度衰減完畢。設(shè)置激發(fā)照度為1000lx，激發(fā)時間為15min，余輝時間為60min。

1．3．4涂層表面發(fā)光材料分布

用Quanta-200型掃描電子顯微鏡(荷蘭FEI公司)觀察涂層表面發(fā)光材料的分布情況。

2結(jié)果與討論

2．1涂層織物柔軟性及摩擦性能

2．1．1焙烘條件對織物摩擦性能及柔軟性的影響

在丙烯酸酯黏合劑質(zhì)量分數(shù)為50%的情況下，改變焙烘溫度和時間，測試夜光涂層織物的耐磨性和懸垂性能，結(jié)果見表1。

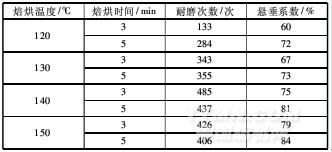

表1焙烘條件對夜光涂層織物性能的影響

由表1可知，隨著焙烘溫度的上升，涂層織物的耐磨性有不同程度的提高。原因是黏合劑所含的一些交聯(lián)基團要在較高的溫度下才能發(fā)生交聯(lián)，形成網(wǎng)狀結(jié)構(gòu)，故耐磨性提高。但是焙烘溫度太高(超過150℃)，耐磨性會下降，并且織物的懸垂性變差，織物易泛黃。

在120～130℃焙烘5min，有利于丙烯酸酯充分交聯(lián)，提高織物的耐磨性。但在140～150℃溫度時，焙烘時間越長，織物的耐磨性降低。這可能是涂膜在長時間高溫處理后變得硬脆，失去韌性，易從織物上脫落。隨著焙烘時間的延長，織物懸垂系數(shù)變大，織物柔軟性下降。

綜上，涂層焙烘條件以130℃，時間3min為宜。

2．1．2黏合劑質(zhì)量分數(shù)對涂層織物的影響

焙烘溫度130℃，時間3min，改變丙烯酸酯黏合劑的質(zhì)量分數(shù)，測試夜光涂層織物的耐磨性及柔軟性，結(jié)果見表2。

由表2知，丙烯酸酯黏合劑質(zhì)量分數(shù)對夜光涂層織物的耐磨性有很大影響。隨其質(zhì)量分數(shù)增加，織物的耐磨性提高。這可能是因為丙烯酸酯質(zhì)量分數(shù)越大，在合適的溫度下交聯(lián)后形成涂膜的連續(xù)性越好，

表2丙烯酸酯質(zhì)量分數(shù)對夜光涂層織物性能的影響
