圖2 N-乙?；瘹ぞ厶悄さ募t外譜圖
圖2a中，1597cm-1處有較強的氨基吸收峰，酰胺I帶(1652cm2)及酰胺II帶(1555Cm-1)的吸收峰較弱，與文獻報道的較高脫乙酰度殼聚糖的紅外光譜相吻合．[7]殼聚糖分子中的O—H和N～H因氫鍵作用，其伸縮振動吸收峰在3200～3500cm -1出現(xiàn)寬峰質(zhì)量(g)，m是膜的絕干質(zhì)量(g)，吸水量(g／g)的大小能體現(xiàn)膜的溶脹性能．
2結(jié)果與討論
2．1N一乙?；瘹ぞ厶悄さ暮穸?/p>
由表1可知，經(jīng)方法1與方法2制備的N-乙化殼聚糖膜與純殼聚糖膜厚度相近，說明殼聚糖膜經(jīng)N-乙?；幚韺穸鹊挠绊懞苄。?/p>

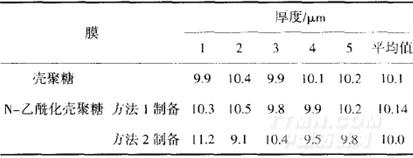

表1N-乙?；瘹ぞ厶悄さ暮穸?/p>
.jpg)
2．2N-乙?；瘹ぞ厶悄さ谋碚?/p>
2．2．1掃描電鏡(SEM)
圖1中，膜的表面較平整光滑．采用方法1與方法2制備的N-乙?；瘹ぞ厶悄け碛^結(jié)構(gòu)差別不明顯，殼聚糖在膜中形成網(wǎng)絡結(jié)構(gòu)，凝固晾干后，大量易溶于水的物質(zhì)被剔除，膜的表面形成大量的微孔和凹陷．
.jpg)
方法1制備 方法2制備
罔l N一乙酰化殼聚蚰膜的電鏡照片
2．2．2紅外光譜
N一乙?；瘹ぞ厶悄さ募t外譜圖見圖2．
.jpg)
<<上一頁[1][2][3][4]下一頁>>
您所在的位置：
編.gif)
