日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

(1)分別取100cm原樣、涂層織物的圓形試樣置于恒溫烘箱中，并于(105±5)℃下烘燥4h，冷卻后稱量。

(2)取原樣、涂層織物各一塊，分別放人三角燒瓶中，各加入100mL選定溶劑，蓋緊瓶塞，搖動(dòng)燒瓶使試樣浸濕，將燒瓶置于選定溫度的恒溫水浴鍋中1h。

(3)取原樣、涂層織物各一塊，分別放人三角燒瓶中，各加入100mL選定的NaOH溶液，搖動(dòng)燒瓶使試樣浸濕，加熱煮沸l(wèi)h，冷卻后經(jīng)蒸餾水洗滌，再將試樣放人三角燒瓶中，依據(jù)本節(jié)(2)方法各加人100mL選定的溶劑，蓋緊瓶塞，搖動(dòng)燒瓶，使試樣浸濕，將燒瓶置于選定溫度的恒溫水浴鍋中l(wèi)h。

(4)取出試樣，在通風(fēng)柜中揮發(fā)數(shù)小時(shí)。再將試樣置于稱量盒中，放人烘箱中(105±5)℃烘燥4h，冷卻后，分別稱量。

1．2．2剝離試驗(yàn)后樣品的組分分析

參照GB／T2910．1_2009《紡織品定量化學(xué)分析第1部分：試驗(yàn)通則》，剝離試驗(yàn)后的基布和涂層織物分別用75％硫酸溶解，將此試驗(yàn)結(jié)果與原樣基布組分測(cè)試的結(jié)果進(jìn)行比較。

2結(jié)果與討論

2．1改性聚丙烯酸酯涂層試樣涂層率

涂層率是指單位面積涂層織物上的涂層劑質(zhì)量與涂層織物質(zhì)量的比值。試驗(yàn)采用經(jīng)緯密度、紗支、組分等完全一致的棉滌混紡基布，經(jīng)涂層整理，用100cm的圓形試樣裁剪器分別裁取基布和涂層織物各10塊，測(cè)其平均質(zhì)量，計(jì)算出織物涂層率為11．17％。

2．2不同溶劑在不同溫度下對(duì)樣品的剝離效果

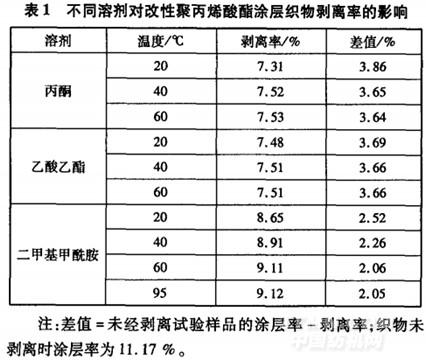

不同溶劑在不同溫度下對(duì)改性聚丙烯酸酯涂層織物的剝離率及差值如表1所示。

由表1知，用丙酮作為溶劑，40℃時(shí)的剝離率比20℃時(shí)略有增加。用乙酸乙酯剝離改性聚丙烯酸酯涂層時(shí)，受溫度影響??；而二甲基甲酰胺剝離涂層劑時(shí)，受溫度影響較明顯，隨著溫度的升高，對(duì)改性聚丙烯酸酯涂層的剝離率均呈增加趨勢(shì)。改性聚丙烯酸酯涂層織物分別經(jīng)丙酮、乙酸乙酯、二甲基甲酰胺處理其涂層率與剝離率差值的絕對(duì)值均大于2％，說明剝離不完全。相對(duì)而言，二甲基甲酰胺處理效果優(yōu)于丙酮和乙酸乙酯處理效果。但尚不能滿足涂層織物組分定量分析要求。

2．3改性聚丙烯酸酯涂層織物的堿處理

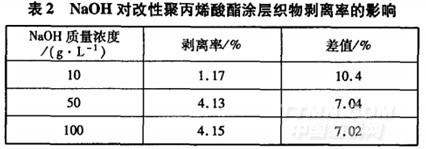

針對(duì)改性聚丙烯酸酯遇堿易水解的特點(diǎn)，試驗(yàn)采用10、50和100g／LNaOH溶液對(duì)改性聚丙烯酸酯涂層織物進(jìn)行煮沸預(yù)處理，隨后再用蒸餾水充分洗滌，放入烘箱烘至恒量。
