日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

純堿            2～3.5g/L

起始溫度        25℃

升溫速度        1℃/min

保溫溫度及時間  60～98℃，5～45min

浴比            1:30

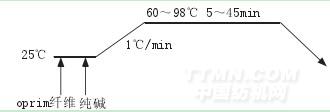

圖1 染色工藝流程

1.2.2皂洗堿濃度和溫度變化的試驗

本試驗時，在染色試樣機中放置9個染杯同時染色，按相同的皂洗工藝配方(堿濃度2g/L)，在每個染杯加入同缸染色后的色毛10g，加溫至60℃下保溫20min，取一個染杯中色毛做卷曲率測試，其它8個染杯繼續(xù)加熱升溫，分別達到為60℃、70℃、75℃、80℃、85℃、90℃、95℃和98℃時，都保溫20min后，各取一個染杯中的色毛，做卷曲率項目的測試。

1.2.3皂洗堿濃度和時間變化的試驗

本試驗時，在染色試樣機中放置9個染杯同時染色，按相同的皂洗工藝配方(堿濃度2g/L)，在每個染杯加入同缸染色后的色毛10g，加溫至85℃時，保溫至5min取出一個染杯中色毛做卷曲率測試，其它8個染杯繼續(xù)加熱保溫，至保溫時間分別達到為10min、15min、20min、25min、30min、35min、40min和45min時，取各個染杯中色毛，卷曲率項目的測試。

按以上方案，在堿濃度分別為2.5g/L、3g/L、3.5g/L重復(fù)以上試驗，并記錄測試數(shù)據(jù)繪曲線圖。

2 測試與分析

卷曲性能是反映短纖維形態(tài)尺寸特性的指標(biāo)，纖維的卷曲率是表示纖維卷曲程度的指標(biāo)，一般用纖維在重負(fù)荷下的伸直長度與纖維在輕負(fù)荷下卷曲長度的差值對重負(fù)荷下伸值長度的百分比來表示[5]。

試驗采用YG362A型纖維卷曲彈性儀測定纖維的卷曲率。設(shè)定：夾持器間距為20mm，輕負(fù)荷(使纖維彎曲伸展而卷曲保持不變時所加的負(fù)荷)為0.0018cN／dtex，重負(fù)荷(使纖維卷曲伸直但不使纖維伸長時所加的負(fù)荷)為0.0883cN／dtex，去除重負(fù)荷回復(fù)時間為2min。測試環(huán)境溫度為20℃，相對濕度62％，每種纖維測定200根[6]，測試結(jié)果見圖3。

卷曲率J=[( L1-L0)/L1]×100……
