日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

 2．3．2 染色動力學(xué)性能

由式(2)繪制t／qt 一t曲線，得到的石榴皮色素

對改性羊毛纖維吸附的準(zhǔn)二級動力學(xué)模式線性擬合

曲線，見圖9。k和qt 可直接從圖中的截距和斜率

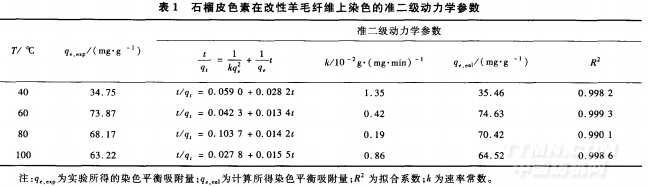

中計算求得，相關(guān)參數(shù)見表1。

由圖9可知，改性羊毛纖維染色的線性擬合曲 線在不同溫度下均為直線型。從表1中的準(zhǔn)二級動 力學(xué)模式相應(yīng)的參數(shù)可知：回歸系數(shù)值R 值均在0．99以上，且qe值與實驗得到的qe,eal值比較接近，,所以準(zhǔn)二級動力學(xué)方程能很好描述石榴皮色素上染 改性羊毛纖維的吸附過程。此外，由表1可知，染色 溫度為40℃時，平衡上染百分率較低；當(dāng)染色溫度 為60℃時，平衡上染百分率最高；當(dāng)染色溫度超過60℃時，平衡上染百分率下降。這是因為染色溫度(40℃)較低時，纖維膨脹程度小，染料上染纖維的可及度較小，平衡上染百分率低；當(dāng)溫度為60℃時，

平衡上染百分率最高，說明石榴皮色素分子的結(jié)構(gòu) 比較簡單，60℃條件下石榴皮色素就能夠向羊毛纖 維內(nèi)部擴散，在規(guī)定的時間達(dá)到染色平衡；而溫度高 于80℃，染料解吸速率加快，平衡上染百分率下降。 因此可以實現(xiàn)羊毛纖維的低溫染色。

 2．3．3石榴皮色素用量

按照2．2確定的工藝對羊毛纖維改性，然后按1．2．3工藝染色，在溫度為60℃條件下染色60min，

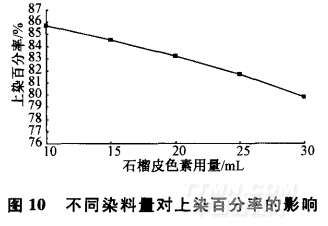

最后測定不同色素用量時羊毛纖維的上染百分率， 結(jié)果如圖10所示。

由圖10可知，隨著色素用量的增加，上染百分率下降。這是由于纖維上可上染的基團(tuán)和位置是有限的，因此染料用量增大，上染百分率有所降低。

3 結(jié)論 ①羊毛纖維的最佳改性工藝為：羊毛纖維投入 到用量10％(owf)WLS和30％(owf)碳酸鈉的改性 浴中，在60℃條件下處理20 min，然后用5 mL／L醋 酸溶液酸洗10 min，再充分水洗，烘干，得到改性羊毛纖維。 ②準(zhǔn)二級動力學(xué)方程能很好描述石榴皮色素上 染改性羊毛纖維的吸附過程。 ③經(jīng)WLS改性后的羊毛纖維染色性能顯著提 高，不使用媒染劑就能夠直接用石榴皮色素染色，且 染色溫度為60℃，上染百分率可達(dá)85．88％。此改 性工藝和染色工藝簡單，而且可以實現(xiàn)羊毛纖維的低溫染色，且此研究對于促進(jìn)石榴皮色素在羊毛纖維上的應(yīng)用有一定理論和實際意義。
