日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

1.4　測試方法

(1)顏色表征

將織物按一定規(guī)律折疊,采用SF600型電腦測色儀測試織物表面的K/S值和色差ΔE。

(2)色牢度

耐摩擦色牢度　參照GB/T3920—1997《紡織品色牢度試驗(yàn)?zāi)湍Σ辽味取?按照GB251—1995《評(píng)定沾色用灰色樣卡》進(jìn)行評(píng)級(jí)。

耐洗色牢度　參照GB/T3921—1997《紡織品色牢度試驗(yàn)?zāi)拖瓷味取?按照GB250—1995《評(píng)定變色用灰色樣卡》進(jìn)行評(píng)級(jí)。

2　結(jié)果與討論

2.1　芡實(shí)殼天然染料提取工藝

芡實(shí)殼天然染料的提取率受到提取溫度(A)、提取時(shí)間(B)、提取次數(shù)(C)、物料比(D,染料與溶液的質(zhì)量比)和提取劑配(E,乙醇與水的體積比)因素的影響。為了全面考察這5個(gè)因素的影響,設(shè)計(jì)了5因素4

水平的正交試驗(yàn)L16(45),按表1進(jìn)行試驗(yàn),結(jié)果見

表2。

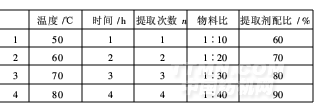

表1　正交試驗(yàn)因素水平表

　　由表2可知,各因素對(duì)天然染料提取效果的影響順序?yàn)樘崛囟?A)>提取次數(shù)(C)>提取劑配比(E)>提取時(shí)間(B)>物料比(D)。

其中,溫度對(duì)提取效果的影響最大。主要是因?yàn)殡S著溫度升高,染料分子的熱運(yùn)動(dòng)加劇,染料分子溶解于水中的相對(duì)速度增大,單位時(shí)間提取量增大。其次是提取次數(shù),隨著提取次數(shù)的增加,提取率增加也較明顯。主要是因?yàn)椴粩嘀脫Q提取劑改變了提取液中染料的濃度,加速了染料向溶液中溶解的速度,導(dǎo)致提取率提高。此外,提取劑用量的升高也影響著提取率,這是因?yàn)樘烊蝗玖显谝掖贾械娜芙舛容^大。提取時(shí)間和物料比的影響較小。

綜合考慮,芡實(shí)殼天然染料的最佳提取工藝為:提

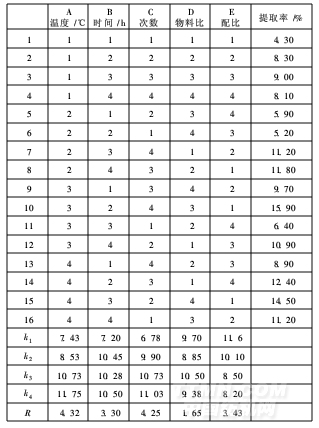

表2　正交試驗(yàn)結(jié)果分析

取溫度為70℃,提取時(shí)間為2h,提取次數(shù)為4次,提取物料比為1∶30,提取劑中乙醇為60%。此工藝提取率較高,可達(dá)15%。

2.2　染色工藝

2.2.1　染料用量的影響

取5份相同質(zhì)量的真絲織物,分別選用染料用量(染料相對(duì)織物的質(zhì)量百分比)為2%、4%、6%、8%、10%,染色溫度為90℃,染色時(shí)間為60min,浴比為1∶30,pH值為3,結(jié)果如圖1和表3所示。

圖1　染料用量對(duì)染色深度的影響

由圖1可見,隨著染料用量的提高,K/S值與色差ΔE都逐漸增大,當(dāng)染料用量大于8%時(shí),K/S值增加變緩。其原因是染料用量越大,平衡吸附量也越大,纖維上染料吸附量也越高,織物的表面顏色深度就越深。

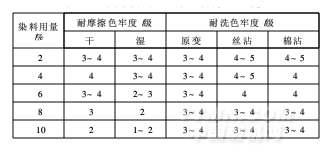

表3　不同染料用量下染色織物的色牢度

由表3知,耐洗色牢度都達(dá)到3級(jí)以上;而耐摩擦色牢度隨著染料用量的增加而減小,當(dāng)染料用量達(dá)到10%時(shí),耐干/濕摩擦色牢度只有1~2級(jí),不符合國家標(biāo)準(zhǔn)。綜合考慮,染料用量可選擇4%、6%、8%。

2.2.2　染色溫度的影響

染料用量為6%,時(shí)間為60min,浴比1∶30,pH值為3,改變?nèi)旧珳囟?試驗(yàn)結(jié)果見圖2和表4。

圖2　染色溫度對(duì)染色深度的影響

由圖2可以看出,隨著染色溫度的升高,K/S值和色差ΔE都逐漸增大,兩者變化趨勢一致。溫度越高,染料越容易上染真絲,K/S值和ΔE在80~90℃時(shí)變化較大;當(dāng)溫度超過90℃,K/S值和ΔE趨向于穩(wěn)定。
