日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

1.2　試驗方法

1. 2. 1　親水整理劑工作液復配

(1)殼聚糖降解

將20 g殼聚糖溶解在600 g醋酸溶液(濃度4%中,加入124 gH2O2,升溫至40℃,降解2 h,使其黏度達到8~9 Pa·s(80~90 cP),即得殼聚糖溶液(質(zhì)量分數(shù)約為2. 7% )。

(2)親水整理劑KL-WPS溶液配制

稱取20 g親水整理劑KL-WPS投入80 g水中,用水浴鍋于45~50℃加熱15 min,攪拌至固體完全溶解,即配制成含固量為20%的親水整理劑KL-WPS溶液,待用。

(3)工作液復配

將一定濃度親水整理劑KL-WPS溶液與殼聚糖溶液按不同比例混合,得到復配工作液,待用。

1. 2. 2　聚酯織物親水整理工藝

二浸二軋KL-WPS/殼聚糖整理劑工作液→預烘(105℃×3 min)→焙烘(140℃×2 min)

1.3　性能測試

1. 3. 1　吸濕性

將聚酯纖維織物平整地固定于燒杯上,使之保持一定的張力,用直徑為1 cm的滴定管在距離布面5 mm處滴一滴水(約0. 04 mL),并開始記時;當水滴完全擴散至無鏡面反射時,停止記時,記錄水滴被吸收所需要的時間。

1. 3. 2　導濕性

按照FZ/T 01071—1999《紡織品毛細效應試驗方法》測試。

1. 3. 3　防沾污性

將硬脂酸異辛酯溶液與機油按質(zhì)量比1∶1混合,并加入少許碳黑調(diào)色,攪拌均勻后,用玻璃棒沾少許滴在聚酯織物中央,待其擴散完畢,測試污染液在織物上的擴散直徑。

1. 3. 4　抗靜電性

按照GB/T 12703—1991《紡織品靜電測試方法》C法(電荷密度法)測試。

2　結(jié)果與討論

2. 1　親水整理劑KL-WPS用量

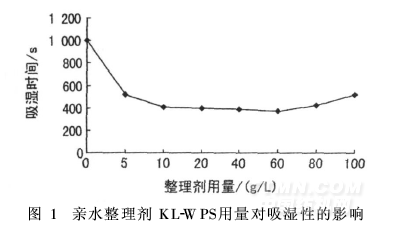

采用不同用量(5~100 g/L)親水整理劑KL-WPS溶液對聚酯織物進行親水整理,織物的吸濕性見圖1。

從圖1可以看出,隨著親水整理劑KL-WPS用量增大,聚酯織物的吸濕時間顯著縮短;當其用量為60 g/L時,聚酯織物的吸濕時間最短,為370 s;繼續(xù)增加親水整理劑用量,織物吸濕時間反而有所增加。這是因為聚酯纖維與親水整理劑聚酯鏈段的共結(jié)晶能力有限,KL-WPS整理劑用量在60 g/L時,兩者的結(jié)合達到飽和,再增加其用量,織物手感變得粗糙,吸濕性能也不再提高。因此,親水整理劑KL-WPS用量以60 g/L最佳。
