日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2. 2　親水整理劑KL-WPS與殼聚糖的復(fù)配比例

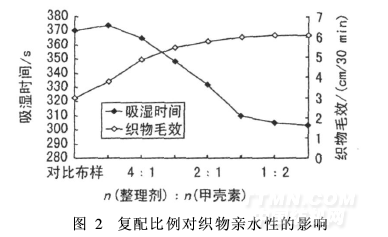

將2. 7%殼聚糖溶液與60 g/L親水整理劑KWPS溶液按比例進(jìn)行復(fù)配,測試整理后聚酯織物的吸濕性和導(dǎo)濕性,并與僅用親水整理劑KL-WPS整理的試樣進(jìn)行比較,見圖2。未整理聚酯織物的毛效為1. 0 cm/30 min。

從圖2可知,復(fù)配液中殼聚糖含量增大,聚酯織物的吸濕時(shí)間迅速縮短,毛效增加;兩者復(fù)配比例為1∶時(shí),曲線趨于平緩,吸濕時(shí)間和毛效增加緩慢;兩者復(fù)配比例為1∶3時(shí),聚酯織物的吸濕性能和毛效最好吸濕時(shí)間為303 s,毛效達(dá)6. 1 cm/30 min?？紤]到兩者復(fù)配比例為1∶1與1∶3時(shí),聚酯織物的吸濕和導(dǎo)濕性相差不大,KL-WPS整理劑與殼聚糖的復(fù)配比例確定為1∶1。

2.3　整理聚酯織物的防污性和抗靜電性能

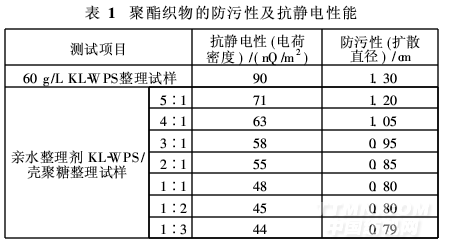

聚酯織物經(jīng)殼聚糖與親水整理劑KL-WPS的復(fù)配液整理后,測試防污性和抗靜電性,結(jié)果見表1。

從表1可看出,經(jīng)親水整理劑KL-WPS/殼聚糖溶液處理后的織物,電荷數(shù)少于單獨(dú)用60 g/L KL-WP整理的織物。其原因是殼聚糖在酸性介質(zhì)中可以吸附氫質(zhì)子形成—NH3+,其結(jié)合到纖維上后,可使纖維在水中具有離子導(dǎo)電功能,使摩擦產(chǎn)生的靜電荷迅速逸散。此外,殼聚糖整理后織物的吸濕性增加,在纖維表面形成連續(xù)的水膜,可溶解空氣中的二氧化碳和纖維中存在的電解質(zhì),從而間接地提高了表面電導(dǎo)率?？椢飳?dǎo)電性增加后,表面能降低,因此,防污性提高。親水整理劑KL-WPS/殼聚糖溶液復(fù)配比例為1∶1時(shí),防污性能和抗靜電性能較好。

3　結(jié)論

(1)聚酯織物親水整理時(shí),聚酯聚醚型親水整理劑KL-WPS的最佳用量為60 g/L。

(2)聚酯聚醚型親水整理劑KL-WPS與殼聚糖溶液的相容性好,復(fù)配時(shí)未出現(xiàn)渾濁、沉淀現(xiàn)象。兩者復(fù)配比例為1∶1時(shí),織物的吸濕性、導(dǎo)濕性、防污性和抗靜電性均顯著提高,且比單純用親水整理劑KL-WPS整理效果更好。
