1 RJPC 4F 賈卡提花基本原理
.jpg)

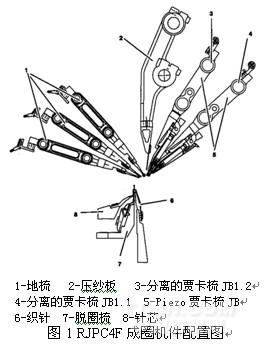

RJPC 4F 賈卡經編機由地梳（ 1 ）、壓紗板（ 2 ）、分離的賈卡梳 JB1.2 （ 3 ）、分離的賈卡梳 JB1.1 （ 4 ）、 Piezo 賈卡梳 JB （ 5 ）、織針（ 6 ）、脫圈梳（ 7 ）和針芯（ 8 ）組成。該機采用復合針，并且單針插放。針芯采用 1/2 英寸寬度的針塊。采用組合式賈卡梳櫛，由兩個分離的賈卡梳 JB1.1 和 JB1.2 組合而成。所有成圈機件都由封閉油箱中凸輪或者曲柄控制。 RJPC 4F 賈卡經編機的賈卡梳僅作橫移，不作擺動；壓紗板作上下運動， 3 把地梳既擺動又橫移。
RJPC 4F 賈卡經編機的地梳和賈卡梳的橫移由機器右邊的 N 型或者 E 型（采用曲線鏈塊）橫移機構控制。 N 型花紋機構 12 行程，花盤采用可以互換的曲線鏈塊，更換組織時不需要重新配置，只要賈卡梳櫛控制桿側向移動即可。各個花盤的鏈塊如表 1 所示：
表 1
|
花盤號 |
組織 |
墊紗數碼 |
| DISK1 |
JFE112 |
0-2-2 -2-8-8 / 8-4-4-4-0-0// |
| DISK2 |
JFE113 |
0-2-2 -2-6-6 / 6-4-4-4-0-0// |
|
DISK3 |
JFE13 |
0-2-2 -2-4-4 / 4-2-2-2-0-0// |
|
DISK4 |
JFE112 |
0-2-2 -2-8-8 / 8-4-4-4-0-0// |
|
DISK5 |
JFE112 |
0- 0-2-2 -2-2 / 2-2-0-0-0-0// |
