日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

1.3　性能測試

平整度　按AATCC 124—2001多次家庭洗燙后織物的表面外觀判斷;

斷裂強力　按ASTM D5034—1995紡織品的伸長和斷裂強度的標準測試方法;

撕破強力　按ASTM D1424—96沖擊擺錘法測定織物的撕破強力;

折皺回復角　按AATCC 66標準;

甲醛含量　按JIS L1041測試。

2　結果與討論

2.1　樹脂用量對整理效果的影響

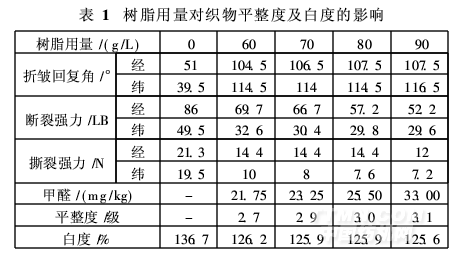

樹脂整理的目的是,在盡量減少色變和降低強力的前提下,提高織物的抗皺性。織物的樹脂整理過程是纖維素與整理劑之間的交聯(lián)反應,因此,整理液中的樹脂用量對抗皺效果起決定作用。試驗采用4種不同用量的樹脂整理液(用醋酸調(diào)節(jié)pH值至4, 155℃焙烘3. 5 min)對織物進行整理,并測定織物整理后的性能,結果見表1。

表1中,隨樹脂用量增加,甲醛釋放量逐漸上升,但幅度不大,可滿足Oeko-Tex standard 100或GB18401的要求。樹脂用量為80 g/L時,折皺回復角明顯提高,達146%,但白度下降7. 9%,斷裂強力下降36%。國內(nèi)外襯衫面料一般以斷裂強力25~30 LB(111~133 N)、撕裂強力700 g為合格,綜合考慮各項指標,確定樹脂整理劑554用量為80 g/L較佳。

2. 2　pH值對整理效果的影響

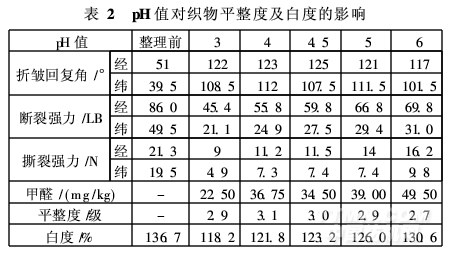

為獲得良好的整理效果,浸軋樹脂液前布面pH值應控制在6~6. 5。此外,樹脂液的pH值也直接影響樹脂的反應程度。由于樹脂適于弱酸性條件,因此選取不同pH值進行試驗,結果見表2。

由表2可以看出,隨整理液pH值的增加,甲醛釋放量增加。pH值在4~4. 5時,織物平整度及折皺回復角最高,白度降低10%,強力也能滿足客戶的要求即斷裂強力25 LB (111 N)和撕裂強力1. 5 L(6. 7 N)。因此,控制pH值為4. 3左右進行試驗。

2.3　焙烘條件對整理效果的影響

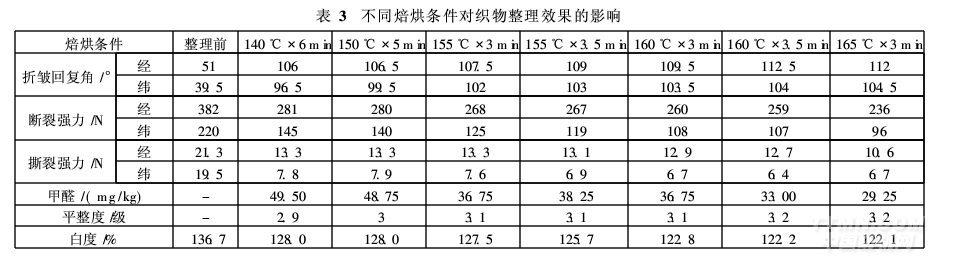

樹脂整理劑與纖維素纖維能否充分交聯(lián),焙烘條件是一個關鍵因素。溫度高,焙烘充分,平整度高,但會引起變色,造成強力下降嚴重。選取不同的焙烘溫度和時間對織物進行樹脂整理,結果見表3。

由表3可知,焙烘溫度較焙烘時間的影響大。如相同焙烘溫度155℃或160℃時,焙烘3 min與3. 5 min的檢測指標差別不大;但相同焙烘時間3 min或3. 5 min下,不同溫度(155℃、160℃)的檢測指標差別較大。若焙烘溫度過低,即使延長時間也無法使整理劑與纖維分子鏈充分交聯(lián),且易產(chǎn)生甲醛。另外,織物內(nèi)部達到焙烘溫度需要一定的熱滲透時間(與織物的組織、厚薄,以及纖維粗細和導熱性等性質(zhì)有關)綜合各因素,采用焙烘溫度155℃,焙烘時間3. 5 min,整理織物的強力能滿足客戶要求,并能達到較好的防皺效果。
