日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2．1．2 WLS處理溫度

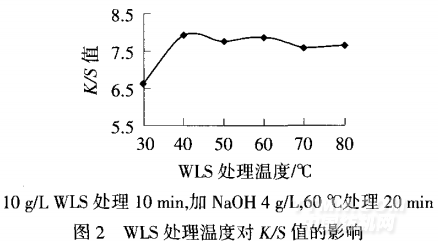

由圖2可見(jiàn)，隨著處理溫度的升高，染色織物的 K／S值先增大后減小，40℃時(shí)K／S值達(dá)到較高水平．主 要原因是在溫度較低時(shí)，改性處理不完全，適當(dāng)升高 溫度，有利于改性劑吸附并擴(kuò)散進(jìn)入纖維內(nèi)部，同時(shí) 加速助劑與纖維之間的反應(yīng)，提高改性效果，而當(dāng)溫 度太高時(shí)，助劑水解加速，使得織物改性程度降低．所 以，后續(xù)將改性織物的溫度控制在40℃．

2．1_3 WLS處理時(shí)間

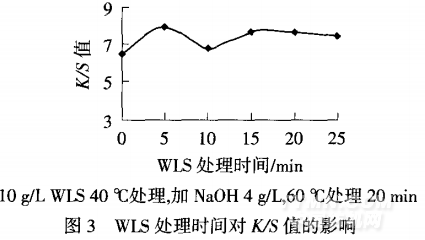

由圖3可知，WLS處理織物5 min后，加入NaOH， K／S值最大，說(shuō)明WLS對(duì)CVC織物的親和力較大，在 較短時(shí)間內(nèi)，WLS就能夠很快地吸附在織物上，并在堿 的作用下，與纖維發(fā)生化學(xué)反應(yīng)，形成共價(jià)鍵，使得纖維改性．但處理時(shí)間延長(zhǎng)后助劑的水解程度增加，致使 改性效果降低．所以，WLS改性織物5 min后加入NaOH．

2．1．4 NaOH用量

由圖4可知，隨著NaOH用量的增加，染色織物的K／S值增大，在4 g／L時(shí)達(dá)到最高，NaOH對(duì)K／S值的影響非常明顯．因?yàn)镹aOH有利于WLS中的環(huán)氧基開(kāi)環(huán)，使其和纖維發(fā)生更好的交聯(lián)，但NaOH用量太高，助劑水解速率提高，織物改性效果也會(huì)降低．所以，后續(xù)將NaOH用量固定在4 g／L，在此條件下，染料利用率也較高

2．1．5 NaOH處理時(shí)間

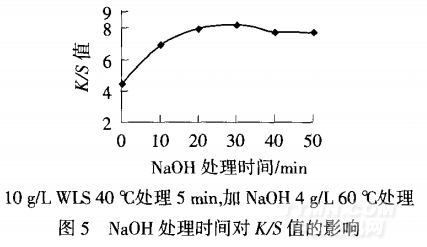

由圖5可知，隨著NaOH處理時(shí)間的延長(zhǎng)，染色織 物的K／S值增大，且在堿處理30 min時(shí)K／S值達(dá)到最 大值，再延長(zhǎng)時(shí)間，K／S值有所降低．這說(shuō)明適當(dāng)延長(zhǎng) NaOH處理時(shí)間有利于WLS與纖維充分反應(yīng)，但當(dāng)處 理時(shí)間較短時(shí)，纖維和WLS反應(yīng)不充分，反之，時(shí)間過(guò) 長(zhǎng)時(shí)，WLS與纖維之問(wèn)形成的共價(jià)鍵會(huì)水解而斷裂。 使得改性效果下降，并最終使／O'S值下降．所以，后續(xù) 將NaOH處理時(shí)間控制在30 min．

2．2陽(yáng)離子改性對(duì)CVC織物其他主要物理性能的影響

2．2．1毛效和白度

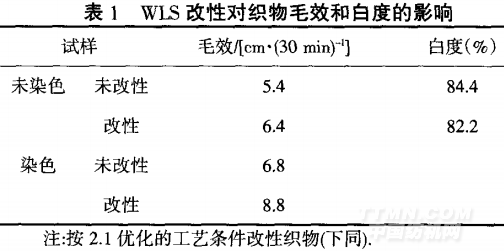

由表1可知，CVC織物助劑改性后，無(wú)論染色前后 織物毛效均明顯提高，這可能與助劑所帶陽(yáng)離子基團(tuán) 和染料結(jié)構(gòu)有關(guān)，織物吸水性能得到改善有利于染色 和后處理．吸濕性提高后，CVC織物的穿著舒適性也 會(huì)隨之得到提高．CVC織物助劑改性后，織物白度略有 下降

2．2．2斷裂強(qiáng)力和斷裂伸長(zhǎng)率
