日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

向圓底燒瓶中加入乙醇、氨水,一定溫度下攪拌30min。然后滴加一定量的正硅酸四乙酯,攪拌90min。取出陳化60min后,測(cè)試粒徑,并對(duì)織物進(jìn)行整理。織物整理工藝:一浸一軋(帶液率70%～80%) →80 ℃烘3min

    烷烴硅氧烷的水解及自組裝過(guò)程將不同碳長(zhǎng)的烷烴硅氧烷加入一定量的乙醇中,再加入適量的冰醋酸和去離子水,在室溫下攪拌60min。將經(jīng)二氧化硅溶膠整理后的布樣浸入該水解液中60min,取出室溫晾干后,放入預(yù)熱至120 ℃的烘箱中烘60min。

1.5　測(cè)試方法

(1)接觸角測(cè)試:使用OCA40型視頻接觸角測(cè)量?jī)x進(jìn)行接觸角測(cè)試,水量為6μL ,當(dāng)水滴與織物接觸60s后讀數(shù)。在同一樣品的不同位置測(cè)量5次,取平均值。

(2)耐洗性能測(cè)試:按AATCC測(cè)試方法61- 2003《洗滌不褪色,家用和商用:加速》測(cè)試。

(3)織物斷裂強(qiáng)力測(cè)試:根據(jù)GB/ T3932- 1997《紡織品織物拉伸性能第1部分:斷裂強(qiáng)力和斷裂伸長(zhǎng)的測(cè)定———條樣法》測(cè)試。

(4)白度:將試樣疊成8層,在WSB2Ⅱ白度計(jì)上按GB8425- 1987標(biāo)準(zhǔn)方法進(jìn)行測(cè)試。

(5)透氣性:根據(jù)GB/ T5453- 1997《紡織品織物透氣性的測(cè)試》標(biāo)準(zhǔn)測(cè)試。

2　結(jié)果與討論

    氨水用量對(duì)二氧化硅溶膠粒徑的影響

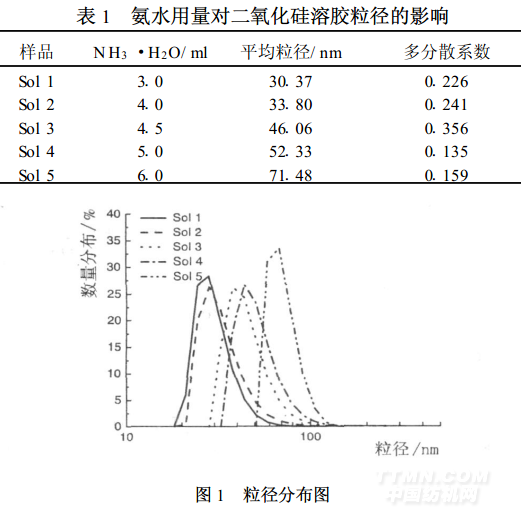

采用氨水作為催化劑制備二氧化硅溶膠,固定正硅酸四乙酯(TEOS)用量6ml 和乙醇用量100ml ,考察氨水用量對(duì)二氧化硅溶膠粒徑的影響,結(jié)果見(jiàn)表1和圖1。由表1和圖1可以看出,隨著氨水用量的增加,二氧化硅溶膠的平均粒徑逐漸增大,這是因?yàn)榘彼疂舛鹊脑黾訒?huì)加速正硅酸四乙酯水解及縮合。因而,通過(guò)改變氨水的用量可以方便快捷地控制二氧化硅溶膠的粒徑。

2．2　二氧化硅溶膠粒徑對(duì)接觸角的影響

分別將經(jīng)二氧化硅溶膠Sol 1～Sol 5整理的織物(試樣1～試樣5)和空白滌綸織物(試樣6)浸漬在2%的辛基三甲氧基硅烷的水解液中,通過(guò)自組裝方式[7～9]賦予織物拒水效果,其接觸角變化見(jiàn)表2。
