日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2.2.1漫反射光譜采集

    樣品無需預(yù)處理，采用積分球模塊采集樣品光譜。光譜采集條件：波數(shù)范圍10000 cm-1~4000 cm-1，掃描次數(shù)64，分辨率8 cm-1。圖1為所有樣品的近紅外漫反射光譜圖。

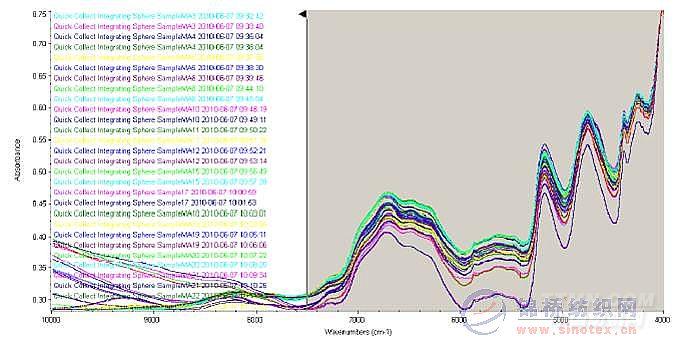

圖1 46個棉/氨樣品近紅外原始譜圖

2.2.2光譜預(yù)處理

    TQ軟件自動優(yōu)選波段為：7515.12 cm-1~4004.97 cm-1，見圖2。采用一階導(dǎo)數(shù)方法對光譜進(jìn)行預(yù)處理。

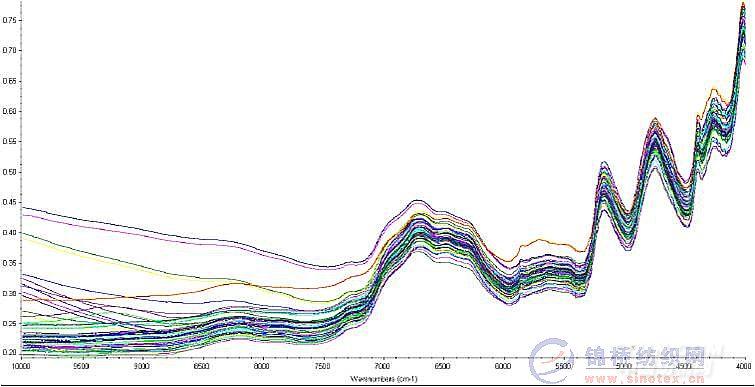

圖2 優(yōu)選波段后的棉\氨綸樣品近紅外光譜圖

2.2.3建立分析模型

采用偏最小二乘法建立樣品光譜

與棉含量參考值之間的分析模型。圖3為建模樣品預(yù)測值與參考值之間的相關(guān)圖，圖中橫坐標(biāo)為樣品實(shí)際棉含量值、縱坐標(biāo)為近紅外預(yù)測值。其中相關(guān)系數(shù)（Corr.Coeff.)越高（最高為1），校正均方差（RMSEC）越低，表示近紅外預(yù)測值與參考化學(xué)值越符合。

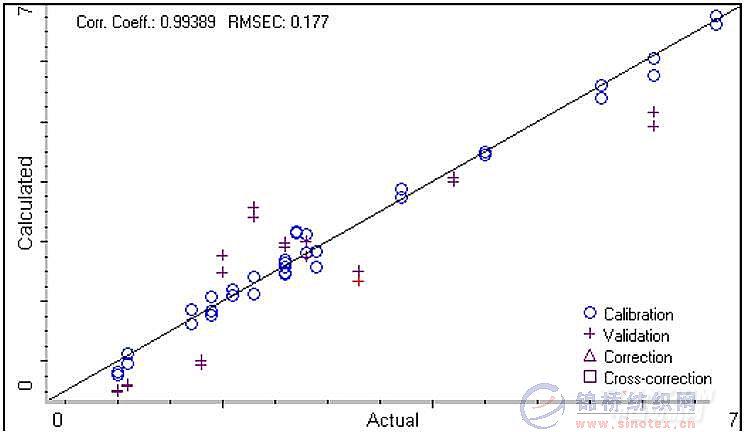

圖3建模樣品預(yù)測值與參考值間的相關(guān)圖

    從上圖可以看出，建立模型的相關(guān)系數(shù)（Corr.Coeff.)達(dá)到了0.99389，校正均方差（RMSEC）為0.177，建模結(jié)果較為理想。

2.3漫反射模型驗(yàn)證結(jié)果

    使用模型預(yù)測10個驗(yàn)證樣品（樣品編號如下）考察模型的預(yù)測能力，每個樣品測量預(yù)測2次。表1為驗(yàn)證樣品預(yù)測結(jié)果。
