1.3 測試方法
(1)抗紫外線性能
按照GB/T18830—2002《紡織品防紫外線性能的評定》測試。
(2)折皺回復角
按照GB/T 3819—1997《紡織品織物折痕恢復性的測定回復角法》,在YG541B型織物折皺彈性測試儀上測試。
(3)斷裂強伸度
按GB/T 3923. 1—1997《紡織品織物拉伸性能第1部分:斷裂強力和斷裂伸長率的測定條樣法》,在YG062D電子織物強力試驗儀上測試。
(4)透氣性
按照GB/T 5453—1997《紡織品織物透氣性的測定》,在Y561型織物透氣儀上測試。
2 結(jié)果與討論
2. 1 改性納米TiO2主要應用參數(shù)[2]
2. 1. 1 改性納米TiO2用量

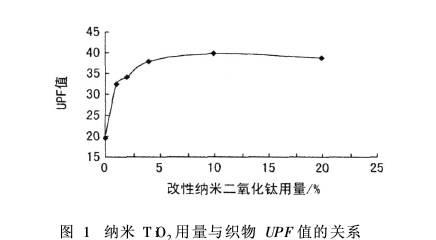

按照1. 2. 2節(jié)整理工藝對棉織物進行處理,考察改性納米TiO2整理劑用量對抗紫外效果的影響,結(jié)果見圖1。
.jpg)
圖1可見,改性納米TiO2具有明顯的紫外線防護作用,隨其用量的增加,棉織物的抗紫外線效果迅速提高并趨于平穩(wěn)。這是因為納米TiO2的粒徑極小,具有很強的表面效應,而表面效應的大小決定了其抗紫外線性能的強弱。當改性納米TiO2超過一定用量后會發(fā)生自身聚集,導致表面效應下降,因而織物的抗紫外線效果也會受到影響。困此,選擇改性納米TiO2用量為4%。
2. 1. 2 納米TiO2整理焙烘溫度

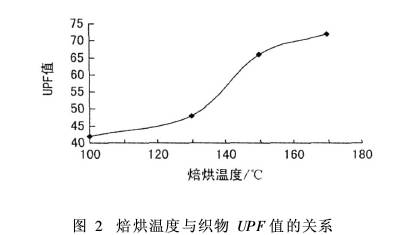

焙烘溫度對織物紫外線防護性能的影響見圖2。
.jpg)
相關信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
