20噴氣紡紗機每側有兩個機器手（圖1）全機4個機器手，完全是由J20噴氣紡紗機兩面單獨單錠傳動的，和R60轉杯紡紗機一樣用4個機器手分別在機器兩側服務，對每側進行無接頭痕接頭、更換滿管及空管并做清潔工作；可用大型條桶高為1070或1200毫米，直經是500毫米。條子由機器下方喂入，喂入路線短，可消除或避免意外牽伸；

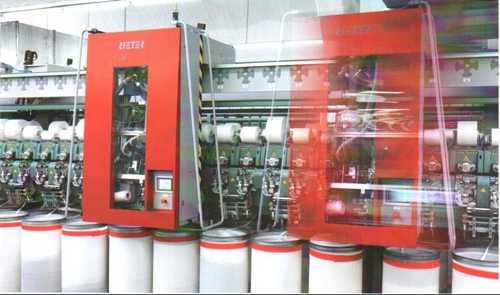

圖1、立達公司在2011巴塞羅納ITMA展出的J20噴氣紡紗機
紡紗器是J20噴氣紡紗機的核心。紡紗器是單頭傳動的，不要過橋齒輪及傳動軸等。在斷頭或質量剪切后，紡紗器停止運轉，同時也停止耗用壓縮空氣，在員工進入維修時，這個紡紗器立即斷電。J20噴氣紡紗機上是雙面紡紗器，應用雙面紡紗器還可更換許多工藝部件，可加工不同纖維原料、紗支及品種，如可加工粘纖、莫代爾、竹纖維及與棉纖維的混紡紗，擴大了品種的生產范圍，。紡紗工藝設置（包括牽伸、筒速、卷繞張力、卷繞角、噴嘴紡紗壓力、清紗器、上臘裝置、卷繞裝置等）都可在操作面板上直接完成。使機器可快速更換品種，提高了紡紗生產的靈活性。
J20噴氣紡紗機機器每頭設有兩個反向旋轉翼可精確的引導紗線，完全消除了帶狀卷繞，真正做到卷繞防疊；旋轉翼的應用也為進步提高系統的產量提供了基礎；該系統的卷繞交叉角設定在15-46度之間，可根據需要自由選擇調整；這是筒子卷繞防疊新技術，比槽筒溝槽導紗技術先進的多。
J20噴氣紡紗機的雙面紡紗器的牽伸裝置比J10噴氣紡紗機的產量提高5%。應用雙面紡紗器還可優化吸風機的風壓，避免飛花灰塵和雜物的沉積。飛花等由機械手自動清除。
二、J20噴氣紡紗機的重要特征
1、J20噴氣紡紗機的紡紗器
從圖2中可看出紡紗器的紡紗過程是由下向上進行的，條桶的條子通過兩個集束器，確保無捻?xiàng)l子直接喂入牽伸系統。這種條子直接進入牽伸系統的短路徑的設計消除了產生意外牽伸的可能紡紗器是J20噴氣紡紗機的核心，由以下部份組成；①、雙列軸承牽伸系統--②、成紗噴嘴接-頭③、--清紗器紗（線質量監控器）；④、--卷繞裝置；⑤、--筒子（見圖2中的編號及紡
