日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2結果與討論

2．1阻燃劑用量的影響

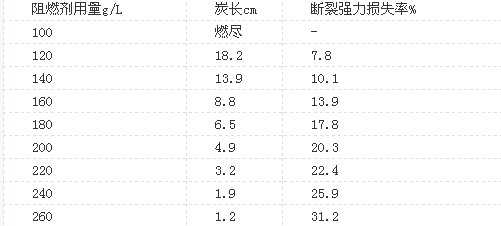

表1阻燃劑用量對阻燃效果的影響

注：交聯(lián)劑用量為130 g／L，在160℃條件下焙烘3 min

由表1可以看出．根據(jù)阻燃要求的不同，阻燃劑的用量應選擇在200～240 g／L。

2．2交聯(lián)劑用量的影響

從表2可以看出．隨著交聯(lián)劑用量的增加，阻燃效果加強．但考慮到斷裂強力損失情況，交聯(lián)劑用量應該選擇130g/L為佳。

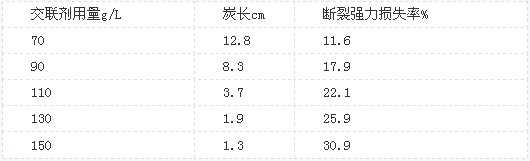

表2交聯(lián)劑用量對阻燃效果的影響

注：阻燃劑用量為240 g／L．在160℃條件下焙烘3 min

2.3焙烘條件的影響

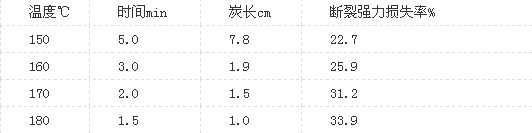

表3焙烘條件對阻燃效果的影響

注：阻燃劑用量為240g／L，交聯(lián)劑用量為130g／L。

2.4最佳工藝條件測試

通過以上的分析可以得到．此阻燃劑的最佳整理工藝條件為：阻燃劑用量為240g／L，交聯(lián)劑用量為130g／L，160℃，焙烘3 min。

3參考文獻

[1]李志娟等，走向21世紀的新型阻燃劑[J]化學丁程師，2001(4)

[2]顧家驊，阻燃劑的國內(nèi)外發(fā)展概況[J]現(xiàn)代塑料加工應用，1993，(4)

[3]Mewnachem Lewin and stephen B．Sello．FUNCTIONAl．FINISHES．1983

[4]張濟邦等，織物阻燃整理[M]北京，紡織工業(yè)出版社，1987
