2影響產(chǎn)品質(zhì)量的因素
2.1溫度和真空度對(duì)反應(yīng)過程的影響
耐洗性抗靜電劑的脂交換和縮聚反應(yīng)中,反應(yīng)好壞決定于對(duì)反應(yīng)溫度、反應(yīng)時(shí)間和真空度的控制.溫度低,反應(yīng)速度慢,平衡常數(shù)小,生成的高聚物分子量小,不耐洗;溫度高,有利于大分子高聚物的生成,但溫度過高或反應(yīng)時(shí)間過長(zhǎng),會(huì)使聚醚的熱氧化及熱降解加劇,影響耐洗性和光澤,同時(shí)一些物料會(huì)餾出,改變物料比,使反應(yīng)不完全[3].解決這一難題的關(guān)鍵是提高真空度,促進(jìn)小分子量的揮發(fā),確?？s聚反應(yīng)向正方向移動(dòng),防止聚醚的熱氧化及熱降解加劇.
2.2物料比對(duì)抗靜電性能的影響
一般認(rèn)為,聚醚類含量越高,成品的親水抗靜電性能越好,耐洗性越差;聚脂類含量越高,成品的耐洗性越好,親水抗靜電性越差.當(dāng)聚脂部分過多時(shí),會(huì)使聚合物熔點(diǎn)升高,織物的熱定型溫度達(dá)不到聚合物粘流態(tài)溫度,不能與織物很好地產(chǎn)生共晶作用,仍會(huì)影響織物耐洗效果[4].但是在實(shí)際應(yīng)用時(shí),耐洗性愈好水溶性愈差,越易在面料上產(chǎn)生疵點(diǎn).我們研制的ＦＯ2型抗靜電劑既易溶于水又具有較好的耐洗性.
2.3固化溫度和時(shí)間對(duì)抗靜電性能的影響
同一種抗靜電劑對(duì)織物處理時(shí)表現(xiàn)出來的抗靜電劑耐洗性,還與織物處理后固化的時(shí)間長(zhǎng)短和溫度高低密切相關(guān).高聚物的結(jié)晶速率隨溶體溫度的變化規(guī)律類似正態(tài)函數(shù)分布.在相同結(jié)晶條件下,分子量低時(shí)結(jié)晶速率大,因此,為了得到同樣的結(jié)晶速率,分子量高的比分子量低的高聚物需要更長(zhǎng)的時(shí)間.
3耐洗性抗靜電效果測(cè)試

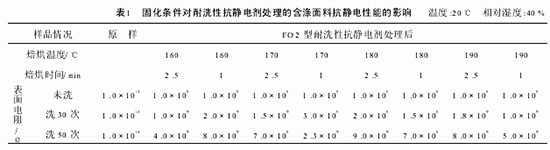

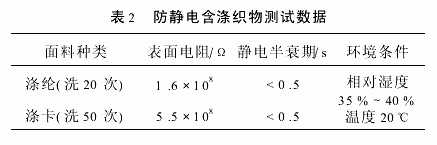

我們研制的ＦＯ2型耐洗性抗靜電劑的最大特點(diǎn)是具有較好的耐洗性,經(jīng)它處理的含滌面料標(biāo)準(zhǔn)洗滌50次后,其表面電阻仍能保持在原有的數(shù)量級(jí)范圍.經(jīng)國家勞動(dòng)保護(hù)用品質(zhì)量監(jiān)督檢驗(yàn)測(cè)試中心和機(jī)械電子工業(yè)部靜電檢測(cè)中心測(cè)試,耐洗性抗靜電劑處理的面料洗滌50次靜電半衰期小于0.5ｓ,面電荷密度小于7μＣｍ2,表面電阻小于等于109Ω.表面電阻白滌良為3.1×108Ω,滌卡為5.5×108Ω,其抗靜電性能均達(dá)國家ＧＢ12158 90防靜電標(biāo)準(zhǔn).表2、表3是測(cè)試結(jié)果.
4結(jié)論
本文研制的耐洗性抗靜電劑可廣泛用于含滌織物和含滌纖維的耐洗性抗靜電處理.經(jīng)它處理過的含滌織物的表面電阻、面電荷密度等技術(shù)參數(shù),標(biāo)準(zhǔn)洗滌50次后仍達(dá)ＧＢ12158 90防靜電標(biāo)準(zhǔn),且確保原材料的物理化學(xué)性能不變.
<<上一頁[1][2]
相關(guān)信息
推薦企業(yè) 推薦企業(yè)
推薦企業(yè)
編.gif)
您所在的位置：
