日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

3．結(jié)果與討論

3.1改性棉與未改性棉染色效果比較

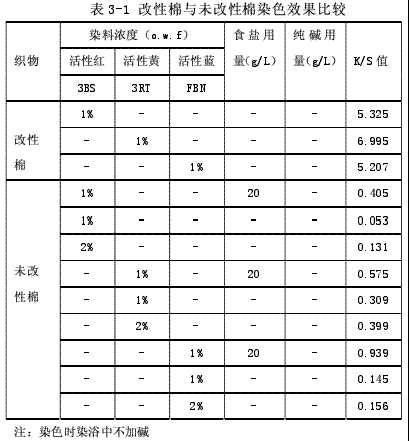

改性棉織物是用含3g/L改性劑、2.5g/L氫氧化鈉的改性溶液處理，于60℃保持30min，取出水洗至中性后，進(jìn)行無鹽染色，未改性采用常規(guī)染色和無鹽染色兩種工藝，結(jié)果如下

從上表3-1的結(jié)果顯示可知，棉織物經(jīng)過改性劑處理后，與未處理的棉纖維在相同的染色工藝條件下染色，前者的得色率大大提高，后者染料幾乎不上染，即使后者在染料濃度2%的條件下上染率也極低。說明改性后的棉纖維對(duì)染料的吸附能力大大提高，可能是纖維改性后對(duì)陰離子染料發(fā)生了庫(kù)侖力吸附的原因。通過質(zhì)子化后季銨基的誘導(dǎo)效應(yīng)，使鄰近的羥基容易電離形成羥基陰離子，因而加快它與活性染料的親核取代反應(yīng)。而未改性的棉纖維在無鹽無堿的條件下染色，染料由于庫(kù)能斥力作用，加上沒有堿的固色作用，與纖維發(fā)生共價(jià)結(jié)合的染料很少，其上染率特別低。

當(dāng)染浴中加堿固色后，改性棉和未改性棉的表觀色強(qiáng)度K/S值都提高，特別是未改性棉的K/S值顯著提高。當(dāng)然，改性棉即使在中性無鹽條件下染色，也比未改性棉常規(guī)加鹽加堿染色的K/S值高。說明此改性劑的改性效果明顯，可通過下面的正交實(shí)驗(yàn)，確定最佳改性工藝和染色工藝，使其在最小的染料用量下達(dá)到最好的上染百分率，實(shí)現(xiàn)節(jié)能環(huán)保的目的。

3.2棉織物改性最佳工藝條件的確定

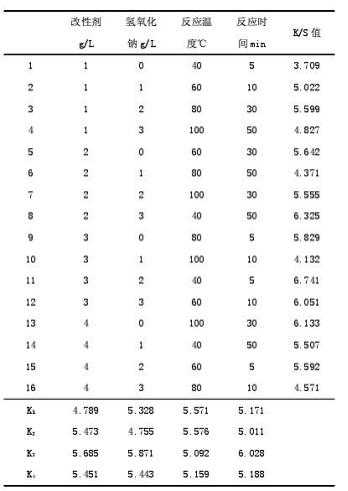

先對(duì)棉織物按照1-16號(hào)的改性處方進(jìn)行改性，改性前織物要做上標(biāo)記，每塊織物重2.5克，浴比1：20，改性完后織物水洗至中性再用活性紅3BS在中性無鹽條件下染色，染料用量為1%（o.w.f），浴比1：20，60℃×60 min。

從正交實(shí)驗(yàn)的結(jié)果可知，最佳的改性工藝為：改性劑3 g/L，氫氧化鈉2g/L，反應(yīng)溫度60℃，反應(yīng)時(shí)間30min。
