日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2．4乳膠粒子形態(tài)

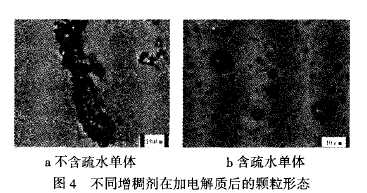

將不含疏水單體(a)和含有2％疏水單體(b)的產(chǎn)物配制成0．5％的白漿，加入NaC1水溶液，使鹽質(zhì)量分?jǐn)?shù)為0．02％．分別用顯微鏡觀測顆粒形態(tài)，結(jié)果見圖4．

由圖4可以看出，未經(jīng)過疏水改性的增稠劑在加入電解質(zhì)后出現(xiàn)大塊團聚，宏觀顯示出粘度大幅度下降，而經(jīng)過疏水改性的增稠劑在加入電解質(zhì)后，僅出現(xiàn)了小范圍的團聚，宏觀表現(xiàn)粘度下降不多．表明疏水單體改善了增稠劑的耐電解質(zhì)性能．

2．5熱穩(wěn)定性

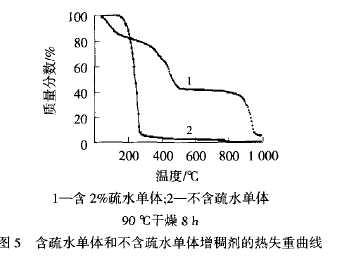

如圖5所示，不含疏水單體的一般增稠劑在250℃左右迅速分解．當(dāng)體系中存在疏水單體時，熱失重曲線發(fā)生明顯變化．在100℃以上開始失重，其原因可能是長鏈烷基位阻較大，對小分子的聚合有一定的阻礙作用，有殘留未聚合的單體小分子開始熱解吸．從200℃到接近500cI二，對應(yīng)第一階段的熱分解，但分解的速度明顯比一般增稠劑緩慢，可能是長碳鏈會對整個分子有包裹行為，對熱分解有一定的穩(wěn)定作用．之后，在500oC到900℃有一個相對穩(wěn)定的階段，也許是長碳鏈的存在形成了某種相對穩(wěn)定相態(tài)，這種特殊的現(xiàn)象有待進一步研究．當(dāng)溫度進一步升高(超過900℃)時，結(jié)構(gòu)完全破壞而迅速分解．

3結(jié)論

加入疏水單體后增稠劑的熱穩(wěn)定性得到改善，當(dāng)疏水單體用量為2％(X-,J單體總質(zhì)量)時(增稠劑)=3．5％(對白漿質(zhì)量)時，白漿粘度達(dá)106Pa·S，粘度指數(shù)為0．1．含2％(對單體總質(zhì)量)疏水單體的白漿質(zhì)量分?jǐn)?shù)為5％，粘度保留率可達(dá)45％航電解質(zhì)性能較好．
