日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

3結(jié)果與討論

3.1練漂處方的確定

表1不同精練劑對(duì)練漂的影響

由表l可知，采用不同的精練漂白處方，可使莫代爾／棉混紡針織物獲得不同的練漂效果。其中采用34處方的練漂效果最好，所以我們選擇以NF一1作為練漂助劑的3#處方進(jìn)行練漂。

3.2練漂溫度的確定

根據(jù)表1，采用3#處方，在不同溫度下進(jìn)行練漂(練漂時(shí)間60 min)。

表2溫度對(duì)練漂效果的影響

由表2可知，隨練漂溫度的升高，織物白度和毛效不斷提高，但織物強(qiáng)力有所下降，尤其是煮沸練漂時(shí)。為了避免織物強(qiáng)力受損，且達(dá)到較好的白度，該混紡織物的練漂溫度宜為95℃。

3.3練漂時(shí)間的確定

使用精練漂白劑NF-1在95℃對(duì)莫代爾／棉混紡針織物練漂不同時(shí)間，效果見(jiàn)表3。

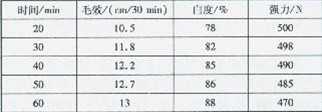

表3時(shí)間對(duì)練漂效果的影響

注：在表1、2、3中所用的莫代爾／棉混紡針織物批次不同，所以同一練漂處方，同在95℃練漂60 min，毛效、白度、強(qiáng)力有差異。

根據(jù)表3可知，在相同條件下，隨著練漂時(shí)間的延長(zhǎng)，織物白度和毛效都有提高，但織物強(qiáng)力有所下降。根據(jù)染色要求，毛效為12 cm／30 min左右即可，因此確定練漂時(shí)間為40 min。
