日韩激情av在线|久操精品视频|国产精品乱码久久|www.五月婷婷.,欧美激情A片ⅩXXⅩ,国产精品视频专区,99在线精品免费视频

2結(jié)果與討論

2.1紅外光譜（FT-IR）分析

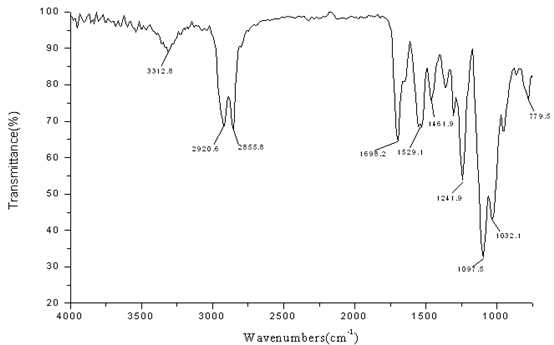

圖1紅外光譜

從圖1可以看出：在3650-3590cm-1范圍內(nèi)沒有出現(xiàn)中等強(qiáng)度吸收帶，說明無游離的醇的-OH吸收峰；在2280-2240cm-1范圍內(nèi)沒有出現(xiàn)-NCO的特征吸收峰，以上2點(diǎn)表明無游離的-NCO和-OH存在。在1529.1 cm-1和3312.8cm-1出現(xiàn)的峰應(yīng)是-CO-NH-中-NH基團(tuán)的變形和伸縮振動振動峰，在1698.2cm-1出現(xiàn)的峰應(yīng)是-CO-NH-中-C=O基團(tuán)的伸縮振動峰，以上3點(diǎn)為氨基甲酸酯基的特征振動峰，表明所測物質(zhì)為聚氨酯。1097.5cm-1和1032.1 cm-1出現(xiàn)的2個峰應(yīng)是多元醇中醚鍵-C-O-C-的不對稱伸縮震動吸收峰。779.5 cm-1和1241.9 cm-1出現(xiàn)的2個峰是-Si-O-Si-和-Si-C-的特征吸收峰。

紅外光譜分析表明：產(chǎn)品為一種有機(jī)硅改性陽離子水性聚氨酯，體系中無游離的-NCO與-OH，反應(yīng)生成了聚氨酯且有機(jī)硅參與了聚合反應(yīng)。

2.2陽離子聚氨酯用量對羊絨針織物起毛起球應(yīng)用性能的影響

表2不同反應(yīng)性陽離子聚氨酯用量對羊絨針織物起毛起球應(yīng)用性能的影響

由表2可以看出：隨著聚氨酯的提高和助劑用量的增加，助劑對紡織品起毛起球等級提升效果明顯。助劑對染色紡織品具有顯著的起球等級（提升起球等級在2.0級左右）。

這是因為：一方面，隨著反應(yīng)性的提高，高分子交聯(lián)程度越高，經(jīng)過烘干、焙烘后的皮膜更加致密連續(xù)，包覆著纖維，把纖維保護(hù)起來。另一方面，隨著反應(yīng)性的提高，聚氨酯中高分子有機(jī)硅的含量也隨之增加。成膜能力也越強(qiáng)。
同時，由于陽離子單體的引入，聚氨酯膠膜的機(jī)械性能可獲得很好的改善。良好的膠膜機(jī)械性能使其包裹纖維后，不易因受到外界機(jī)械作用而破壞，從而有利于織物抗起毛球能力的提高。從而致使其抗起毛球能力增強(qiáng)；另外，由于聚氨酯膠膜厚度增加，手感也會產(chǎn)生些許影響，從而使織物的起毛起球等級提高。
