拉伸噴嘴7由儲氣筒T4供氣，其供氣壓力高于主噴嘴和輔助噴嘴，由調壓閥V2進行調節，它的噴氣時間由電磁閥S10控制。計算機控制中心向主噴嘴電磁閥(M)、輔助噴嘴電磁閥和儲緯器發出電信號，使這些組件執行相應的開、閉動作。
(二)多色緯紗的織造

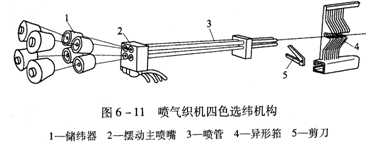

噴氣織機可以織制多達8種不同緯紗的織物，圖6—11為四色選緯機構。圖中1為儲緯器，4個擺動主噴嘴2并列安裝在筘座上，由4個電磁閥分別控制它們的噴射時間，4根噴管3共同對準異形筘4的筘槽入口。4根緯紗分別自4個儲緯器1，經過4個固定主噴嘴(圖中未畫出)，引入到各自對應的擺動主噴嘴2中，形成4套相互獨立的引緯裝置。目前，大多數噴氣織機以計算機控制主噴嘴電磁閥的開閉和儲緯器磁針的起落，從而控制主噴嘴氣流的噴射時間和儲緯器釋放緯紗的時間。這些機電一體化技術為噴氣織機的選緯工作帶來了方便，將織物的緯紗配色循環輸入織機計算機，在引緯時，各套引緯裝置按預定的程序相繼工作，引入預定的緯紗。每種緯紗連續引入的次數可以是奇數，也可為偶數。
幾根主噴嘴的噴管同時對準異形筘的筘槽，必然會給引緯工作帶來一定的不利影響，為使主噴嘴噴出的引緯氣流攜帶著緯紗順利進入筘槽，在使用多于4色的選緯裝置時，可將靠近主噴嘴的一段筘槽設計成喇叭形，即靠近噴嘴出口的筘槽尺寸大，遠離噴嘴出口的筘槽尺寸小，以使主噴嘴噴出的引緯氣流攜帶著緯紗順利進入筘槽。也有的噴氣織機采取主噴嘴微微上下擺動技術，在引緯前使即將噴射氣流的主噴嘴出口自動與筘槽對正，保證緯紗和氣流能夠順利進入筘槽，而非引緯的主噴嘴出口與筘槽可以不對正。
